Вальмовая крыша: что это такое, виды конструкций, фото

Существующие виды систем стропил полувальмовых крыш

Схема полувальмовой крыши изображена на рис. 1. Данное изделие имеет непростое устройство. Трапеции в данном случае будут заменены многоугольниками.

По виду вальм крыши можно разделить на:

Голландские. В нижней части вальма обрезается, а к карнизному свесу идет фронтон в форме трапеции.
Датские. Выполняются в обратном порядке. Вальма в форме трапеции идет от карнизного свеса, а над ней устанавливаются небольшие фронтоны треугольной формы.

Конструкция голландской крыши

Под потолком мансарды располагается чердак, в котором проветривание будет обеспечиваться окнами. Данные элементы нужно монтировать во фронтоны.

Чтобы соорудить данную крышу, понадобится подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги различных видов, упоры, подкосы и шпренгели.

Монтаж производить непросто, поэтому первым делом следует составить проект крыши и выполнить расчеты. Стропильная система полувальмовой крыши должна возводиться следующим образом:

Рисунок 1. Схема полувальмовой крыши.

Перед тем как укладывать мауэрлат, понадобится по периметру частного дома сделать армированный пояс из бетона с установкой крепежных элементов под брусок. В качестве крепежа можно использовать шпильки, которые размещаются с шагом 10-12 см. Чтобы упростить монтаж, рекомендуется вставлять шпильки в местах, которые не совпадают с фиксацией стропильных ног к бруску.
Далее понадобится уложить слой утеплительного материала и смонтировать мауэрлат. Это брусок, который нужен для привязки стенок к крыше здания. Он будет распределять нагрузку от стропильных ног на верхнюю часть частного дома. Закрепление мауэрлата производится с помощью гаек, которые закручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые скаты. На вальмовых скатах он устанавливается на верхнюю часть фронтонов и закрепляется анкерами. Элемент можно изготовить из бруска 150х50 мм.
На следующем этапе понадобится установить коньковую рейку. Это важная деталь системы стропил. Она являет собой горизонтальную планку, которая устанавливается в верхней части крыши. Ее следует размещать между скатами. Элемент нужен для скрепления стропил.
В голландской крыше стропильная система предусматривает монтаж скатов вальм с использованием различных стропильных ног, длина которых может изменяться в соответствии с конструкцией. Накосные стропильные ноги монтируются от углов постройки к торцевой части прогона конька. На них будет приходиться максимальная нагрузка.
Накосные элементы монтируются одной частью на мауэрлат фронтонов, размещенных под вальмой, а другой закрепляются к торцевой части бруска конька.
Рядовые стропильные ноги боковых скатов скрепляются с главным мауэрлатом и прогоном конька.
Нарожные стропильные ноги фиксируются с накосными.

Наиболее подходящая порода дерева для стропильной системы полувальмовой крыши является сосна.

Если было принято решение соорудить полувальмовую крышу самостоятельно, то следует с ответственностью отнестись к выбору материала для изготовления деталей системы стропил. Рекомендуется использовать рейки сечением 150х50 мм. Наиболее подходящая порода дерева — сосна. Если выбирать придется из лиственных пород, то следует отдавать предпочтение лиственнице. Материал должен быть сухим, чтобы исключить деформацию устройства во время дальнейшего использования. Дополнительно надо будет выполнить обработку дерева составом против микробов.

Если имеются большие пролеты, понадобится усилить систему с помощью упоров. Стропильные ноги усиливаются в большинстве случаев с помощью шпренгелей.

Подкосы и упоры являются дополнительными брусками, которые поддерживают элементы основного сооружения. Шпренгель является балкой или приспособлением, которое усиливает основное здание. Все данные детали будут опираться на плиты или на балки перекрытия. В последнем случае понадобится использовать затяжки.

Для районов, где ветреная погода не редкость, идеально подходит полувальмовая крыша, ведь стропильной системе такой конструкции присуща большая надежность и сопротивляемость атмосферным воздействиям . Полувальмовая крыша похожа на скатную, но имеет с торцов небольшие свесы. Эта конструкция делает ее более устойчивой к ветрам и осадкам. Кровля обычно имеет очень привлекательный вид за счет использования дополнительных элементов.

Плюсы четырехскатной крыши

Дом с четырехскатной крышей нельзя назвать привычным решением для традиционной русской архитектуры. Однако на Западе такие дома пользуются огромной популярностью. И хотя они включают в себя больше элементов, следовательно, требуют от архитектора и строительной бригады больше труда и мастерства, 4-х скатные крыши имеют ряд безусловных преимуществ, таких как:

Высокая сопротивляемость ветру. Если двухскатные, а тем более – односкатные крыши принимают любые порывы ветра гораздо больше площадью, то четырехскатные равномерно распределяют нагрузку по разным скатам. Игнорирование ветровой нагрузки может привести к тому, что часть кровельного материала попросту оторвет ветром, образуются вздутия, повредится стропильная система, в результате крыша полностью потеряет свою защитную функцию. Конечно, количество скатов – не единственное, что влияет на сопротивляемость ветровой нагрузке – имеет значение также угол наклона ската, особенности местности. Но тем не менее именно 4-х скатные крыши лучше всего способствуют тому, что ветер «обходит» плоскость крыши, что увеличивает срок ее службы.
Возможность максимально удачно расположить системы коммуникации. Антенны для интернета или телевидения обычно направляют в сторону вышек связи, для более качественного и надежного соединения. Солнечные коллекторы принято устанавливать на южной стороне крыши – так они получают наибольшее количество света. Зачастую изначальный проект дома не учитывает это, и двускатная крыша не позволяет правильно все разместить. Четырехскатная крыша лишена этого недостатка – ее стропильная система расположена таким образом, чтобы одинаковые участки кровли смотрели на все четыре стороны света.
Более равномерное отведение воды. Проливной дождь над односкатной, и даже двухскатной крышей приведет к тому, что участок вокруг дома будет залит водой неравномерно – одна часть дома может оказаться почти полностью сухой, а в другой образуются огромные лужи. Четырехскатная крыша этого не допускает: дождевая вода распределяется между всеми сторонами одинаково, что сильно упрощает работу при установке дренажной системы, делает возможным создание удобных пешеходных дорожек и тропинок в любом месте возле дома.
Экономия строительного материала для стен чердака. В этом случае, по сравнению с двухскатной крышей, роль двух боковых стен будут играть два дополнительных ската.
Отличный внешний вид. Четырехскатные крыши придают любому зданию вид полной завершенности, абсолютной симметрии. Конечно, это дело вкуса, но многие выбирают такой тип крыши именно из эстетических соображений.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши	Краткое описание
Классическая	Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
Шатровая	Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крыша	Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
Полувальмовая	Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

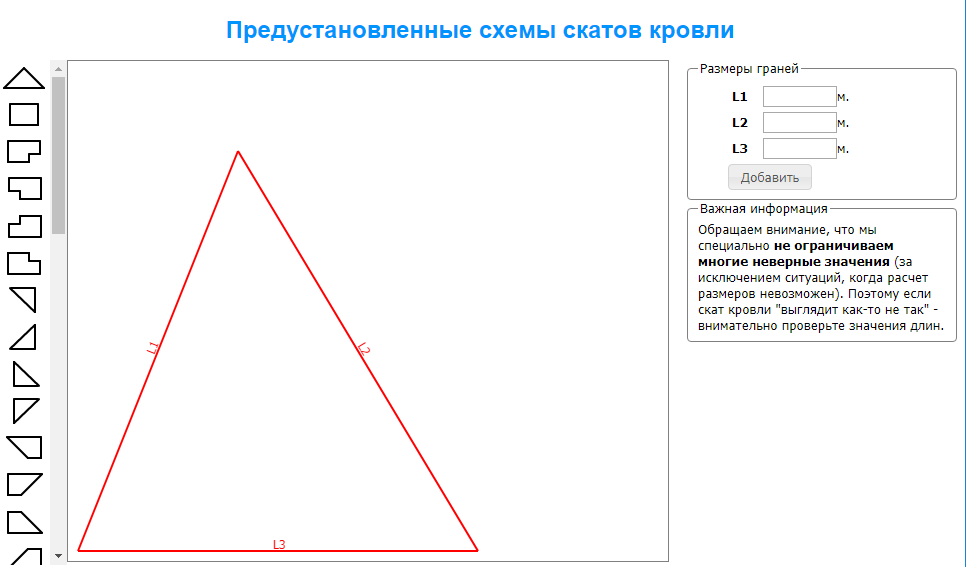

Что умеет наша онлайн программа расчета крыш?

Редактирование ската – как использование готовых шаблнов, так и свободное рисование. Возможность тонко настраивать каждый скат калькулятора кровли
Редактирование вырезов на скате – как из готовых шаблонов, так и (как в скатах) – свободное рисование для расчета фасада или кровли
Расчет раскладки материала с учетом заданных параметров и схемы скатов
Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
Ведение и расчет всей кровли (проекта)
Формирование итогового отчета по метериалам и раскладки материала по всем скатам
Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Особенности конструкции

Вальмовая крыша — сложная пространственная конструкция, которая напоминает двускатную, но усеченную по фронтонам. Два из четырех скатов трапециевидные, соединяются в коньке. Два других имеют треугольную форму и расположены по торцам здания. Эти элементы получили название вальмы от немецкого walm — скошенная крыша.

Существуют разновидности вальмовых конструкций:

полувальмовые, где вальмы перекрывают скат не полностью, а дополнены вертикальным фронтоном либо в верхней части (голландские), либо в нижней (датские);

Голандская вальмовая крыша

шатровые — все скаты треугольные и стыкуются в одной точке.

В шатровом типе крыши – все четыре треугольника отходят с одной точки вершины

Стропильная система вальмовой кровли состоит из большого числа элементов, разных по сечению, длине и положению в пространстве. Приступать к строительству рекомендуется только после тщательного расчета всех составляющих.

Из каких материалов возводить вальмовую крышу

Покрывая вальмовую крышу материалом для кровли следует понимать, что отходов будет много. По этой причине, выбирая кровельный материал, отталкиваются от тех, элементы которых отличаются небольшими размерами.

Наиболее распространенный материал для покрытия четырехскатной крыши – гибкая или классическая черепица. Кроме того, крыша может быть покрыта также шиферным листом, ондулином или металлочерепицей.

Если нужно, чтобы крыша служила долгие годы, важно обратить внимание на выбор материалов для обустройства стропильной системы. Зачастую, обустраивая четырехскатную крышу, применяется древесина хвойных пород. Здесь качество материала играет большую роль, поэтому не нужно пускать в ход изделия с дефектами, так как в будущем они способны сделать всю конструкцию менее качественной и долговечной

Здесь качество материала играет большую роль, поэтому не нужно пускать в ход изделия с дефектами, так как в будущем они способны сделать всю конструкцию менее качественной и долговечной.

Наиболее важный критерий, на который следует обратить внимание при выборе пиломатериалов – показатель влажности древесины. Этот параметр должен варьироваться от 15 до 20%, не больше

Если же уровень влажности превышает 20%, то древесину следует просушить перед установкой. В ином случае материал в процессе эксплуатации может исказиться и деформироваться.

Стропила для крыши, как правило, изготавливаются из бруса прямоугольной формы. Что касается сечения, то его следует подбирать отдельно для каждой ситуации.

Как правило, данная конструкция обустраивается с применением досок, сечение которых следующее: 50х100, 50х200, 100х150 и так далее.

В некоторых случаях может потребоваться другой диаметр досок при обустройстве кровли. Здесь можно сдвоить доски.

При установке вальмовой крыши нередко используются особые элементы из стали, задача которых – удерживать стропила в одном положении на протяжении длительных лет службы. Коньковые прогоны также нередко усиливаются при помощи металлических опор.

Плюсы и минусы вальмовых крыш

Вальмовый вид крыши относится к одной из самых популярных конструкций, благодаря прекрасным техническим характеристикам, высокой прочности, оригинальному внешнему виду.

К огромному преимуществу можно отнести большое количество вальм (наклонных рёбер) в конструкции таких крыш. Они то и делают кровельное покрытие обтекаемым со всех сторон, что позволяет крыше в таком стиле выдерживать даже ураганные ветра, без малейшего ущерба для нее. К тому же, карнизные свесы этого покрытия практически не подвергаются разрушению из-за удачного расположения, а угловые ребра, сходящиеся к коньку, придают конструкции высокую жесткость, благодаря чему, она практически не подвергается деформации. Такая крыша дает возможность смонтировать большие свесы со всех сторон дома, что служит защитой фасада от атмосферных осадков. Еще одним плюсом является равномерный прогрев такой крыши. Дома с вальмовой крышей очень актуальны в районах с сильными ветрами и частыми природными катаклизмами.

К достоинствам следует отнести и возможность создавать любые углы наклона такой кровли. В местах, где снеговой покров достаточно велик, монтируют крутые скаты, чтобы снег не задерживался на крыше, более пологие подходят для районов с сильными ветрами.

Из-за достаточно необычной конфигурации кровля этого типа позволяет просто и с минимальными затратами разместить мансардные окна. К тому же, загородные участки часто не отличаются большой площадью, а здание с вальмовой кровлей, позволяет увеличить жизненное пространство, оборудованное в мансардном помещении, что значительно экономит площадь земли, ведь такой дом может получиться значительно меньших размеров.

Всё это относится к плюсам этого вида кровли, но, как и во всём имеется и ряд недостатков.

К ним можно отнести прежде всего сложность в расчётах и установке. Такая крыша требует точнейшего расчёта, прочных и дорогих строительных материалов, профессионализма мастеров, что естественно сильно увеличивает расходы на постройку дома.

Значительным минусом является большой отход кровельного покрытия при монтаже, особенно при применении металлочерепицы.

К тому же, торцевые скаты частично уменьшают площадь мансардного помещения, при необходимости постройки максимально большой мансарды следует задуматься о крыше с двумя скатами.

Конструкция такой крыши состоит из многочисленных элементов, что естественно увеличивает её вес. Следственно, фундамент дома, на котором планируется установка такого покрытия, должен обладать повешенной прочностью.

Впринципе, это все минусы вальмовых крыш и по сравнению с достоинствами, они почти незаметны.

Родственные типы крыш

Вальмовые крыши имеют ряд родственных типов крыш.

Голландская крыша — одна из разновидностей скатных крыш, в которой торцовые скаты (вальмы) расположены выше уровня боковых, они словно обрываются не достигая карниза, по форме такие скаты напоминают трапецию. Такая крыша широко известна под названием полувальмовая крыша. В целом, такая кровля достаточно сложна в возведении, но такие дома могут простоять многие годы не нуждаясь в ремонте. Крыши в голландском стиле особенно хорошо подойдут для небольших домов, имеющих деревянные перекрытия, ведь стропильная система конструкции снабжается специальными стяжками. Такая крыша особенно уместна, если изначально планируется обустройство жилого пространства в мансарде дома.

Датская крыша отличается тем, что боковые скаты, в виде трапеции, опираются на мауэрлат (брус из дерева, смонтированный по периметру дома сверху стен, необходим для правильного распределения нагрузки покрытия на стены сооружения, одна из обязательных деталей в конструкции вальмовой крыши), торцевые вальмы, так же трапециевидной формы, имеют упор на угловые балки, вверху монтируется небольшой фронтон, в форме треугольника, доходящий до конька крыши. В таком фронтоне обычно располагают чердачное окно, именно в такой конструкции кровли есть возможность установить окно вертикально.

Ещё одной разновидностью этой крыши считается конструкция из скатов разного размера, соединенных под разными углами, такая крыша носит название ломанной, встречается достаточно редко, очень сложна в установке, но имеет наиболее эффектный вид среди остальных разновидностей вальмовых покрытий. Возведение такой кровли придаст любому строению изысканность и необычность, лишит постройку безликости, сделает архитектурно привлекательной. Хорошо впишется в строения, украшенные башенками или другими необычными деталями. Из-за сложности конструкции, большой общей площади и обязательном возведении только специалистами высокого уровня, является наиболее дорогостоящей среди вальмовых крыш.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.
Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы
