Разводка отопления в частном доме: схема от котла, как правильно провести, устройство, как сделать разводку батарей, как развести

Печное отопление частного дома

Печи за прошедшие столетия не стали анахронизмом. В домах до сих пор можно видеть русские печи, голландки, чугунные модификации. Чаще всего их обустраивают на стыке двух или трех комнат. В одной из них может находиться варочная панель, а в другой лежанка.

Кирпичную печь проектируют одновременно с основным домом. Но у нее должен быть собственный фундамент. По желанию рядом с топкой размещают чугунный теплообменник. А его уже соединяют с отопительной системой всего здания. Если дом имеет сложную конфигурацию, потребуется циркуляционный насос.

Преимущества и недостатки печного типа отопления

К преимуществам печного отопления относят следующие моменты:

автономность. Можно не тратиться на подключение газа. Если в доме отсутствуют радиаторы, можно даже не беспокоиться о наличии воды. Достаточно своевременно подкидывать дрова, чтобы в комнатах было тепло;
простая эксплуатация. Отсутствуют сложные электронные платы, нет необходимости программировать режимы включения/выключения;
возможность обустроить в любом регионе.

Но нельзя забывать и о минусах:

печь долго нагревается. Просто зайти в дом и закинуть дрова в топку мало. Придется ждать и достаточно долго;
КПД у многих конструкций не превышает 60-70%. Половина дров будет сгорать впустую;
качество конструкции, безопасность печного отопления во многом зависит от мастерства того, кто клал кирпичи Если неверно вывести дымоходы или каналы, в комнатах будет холодно и дымно;
печь нельзя оставлять без присмотра. Достаточно одного выпавшего угля, чтобы сгорел весь дом;
под печь отводится значительное пространство. Небольшая конструкция не сможет прогреть все комнаты.

Некоторые производители отопительного оборудования предлагают эксклюзивные чугунные модификации печей по типу буржуйки. Но они скорее являются некоторой модификацией камина. У нее приятно посидеть вечером и послушать треск дров.

Как сделать водяное отопление самостоятельно (пошагово)

Для данного способа обогрева дома подойдет любой теплогенератор: газовый котел, электрический или твердотопливный (на дровах, угле и брикетах).

Лучше всего по экономичности газовый котел, но ставить его лучше в том случае, если к вашему дому подведена ветка газоснабжения.
Дальше по затратам на отопление идет электрический и твердотопливный котел.
Последний вариант пользуется наибольшей популярностью, так как дрова — это самый доступный вариант топлива в нашей стране.

Шаг 1. Монтаж котла

Прежде чем устанавливать котел, необходимо набросать схему по прокладке трубопровода, так как сделать это нужно с наименьшими затратами по материалам. Если у вас котел газовый, то следует также учесть где вводится газ в доме.

В случае если котел работает на дровах, то взять во внимание следует его месторасположение, так как нужно будет сделать качественный дымоотвод.
Еще необходимо продумать момент циркуляции теплоносителя, если она будет естественной, то котел надо ставить как можно ниже.
А если система отопления будет с циркуляционным насосом, то особой роли не играет высота размещения теплогенератора.

Шаг 2. Установка радиаторов

Батареи чаще всего монтируются под окнами, в таком случае они смотрятся эргономично и при этом прогревается самая уязвимая часть стены. А это значит, что на ней не будет образовываться плесень и грибок в случае плохой теплоизоляции.

Под каждый радиатор по бокам следует предусмотреть запорные шаровые краны. Они необходимо перекрывания подачи теплоносителя в случае протечки батареи. Но их еще используются для отключения отдельных радиаторов от отопления, например, для того чтобы не обогревать помещения без жильцов.

Шаг 3. Разводка труб

Трубы развести по дома или квартире можно 2 способами:

Открытый. В таком случае трубопровод прокладывается вдоль стены, при этом крепится небольшими пластиковыми скобами.
Закрытый. Здесь подготавливаются штробы в стене, затем в них монтируются трубы, которые в дальнейшем заделываются цементным составом или шпаклевкой.

Шаг 4. Сварка труб из полипропилена и монтаж различного оборудования

При сварке полипропиленовых труб на стыке должен появиться бортик из расплавленного материала трубы. Он свидетельствует о том, что спайка труб прошла качественно, а значит они не начнут течь при эксплуатации.

Дабы скрыть каким-то образом линейное расширение контура, применяют компенсатор, ставится он в скрытом месте.

Отыщите на форумах или просто в интернете таблицу по времени нагрева труб. Так как все они греются на паяльники разное время, это зависит от типа трубы и ее диаметра. Иногда производители кладут такую таблицу в комплект к утюжку.
После соединения части нужно держать какое-то время без посторонних движений, только в этом случае соединение затвердеет правильно.
Если свариваются трубы огромного диаметра, то продолжительность разогрева увеличивается на 40-50 процентов (в зависимости от ⌀). Греть нужно грамотно, но перегревать соединительные элементы все-таки не стоит, так как в этом случае полипропилен начнет «гореть», то есть появятся коричневые участки.
Если сильно перегреть, то просвет трубопровода может заметно уменьшиться. Если вы перегрели трубу, то нужно отрезать труборезом неправильно смонтированный участок, а затем при помощи фитингов нарастить трубу.

На этом этапе работы также устанавливается циркуляционный насос, расширительный бак и группа безопасности (сюда входит температурный датчик, клапан сброса давления и так далее).

После этого некоторые элементы системы подключаются к электричеству, далее СО заполняется теплоносителем и проверяется на наличие утечек.

Если внимательно изучали нашу статью, то теперь вам известно, как правильно сделать отопление в частном доме. Желаем вам успехов в работе!

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

Электрическим.
Газовым.

По типу теплоносителя:

Водяным.
Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.

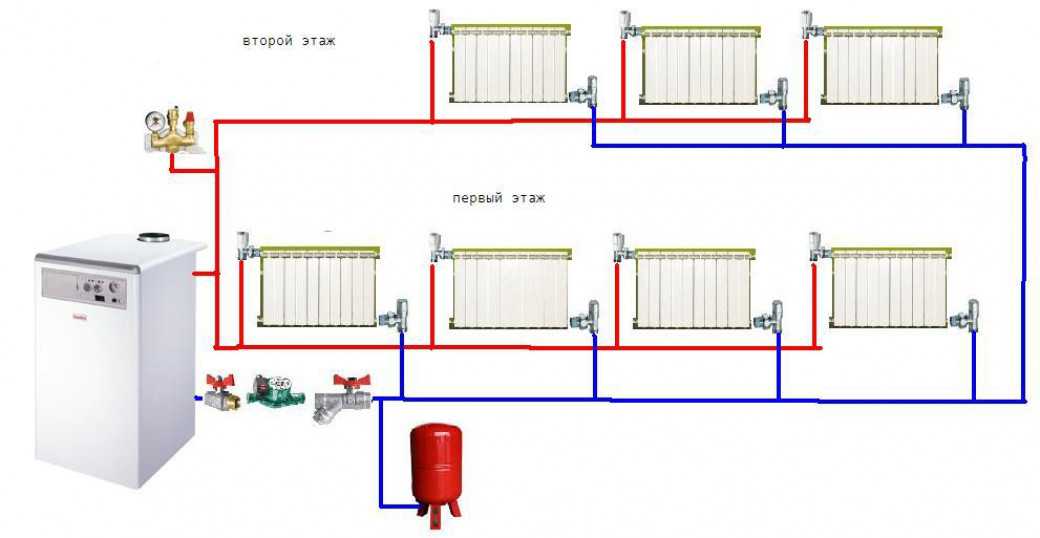

Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Какая система отопления лучше для частного дома

Вопрос о проведении отопительной системы волнует многих домовладельцев.

Какое отопление лучше в частном доме, какое топливо будет обходиться дешевле, из какого материала должны быть изготовлены трубы, чем отличаются разные модели радиаторов? В данной статье будут рассмотрены основные элементы системы отопления, которые представлены на современном рынке. Стоит лишь отметить, что окончательный выбор всегда остается за владельцем дома, и что существуют индивидуальные варианты отопления частного дома.

Какое отопление лучше: критерии оценки

Каждый человек может вложить в понятие «эффективное отопление частного дома» свое собственное значение, поэтому универсальной формулы выбора подходящей системы не существует. Но всегда находятся общие критерии, по которым можно определить наиболее оптимальный вариант «в целом».

К современным отопительным системам применяются следующие требования:

Правильное соотношение цены и качества. Под качеством в данном случае подразумевается высокий КПД, т.е. система должна обеспечивать здание необходимым количеством тепла, причем затраты на него должны сводиться к минимуму.
Наличие максимума автоматизации. Современная система отопления должна требовать минимального вмешательства при эксплуатации. Как показывает практика, большинство домовладельцев предпочитают один раз настроить систему и больше к ней не подходить. Качественные современные отопительные системы для частных домов позволяют это сделать.
Надежность. Система должна быть максимально надежной, чтобы не пришлось обновлять ее элементы каждые полгода. К тому же, изначальная стоимость конструкции должна быть как можно ниже: мало кто согласится пользоваться системой, стоимость которой можно сравнить со стоимостью самого здания.
Простота монтажа. Установка всей системы должна быть простой и требовать минимума затрат. В некоторых случаях для монтажа требуются специфические инструменты, которые в долгосрочной перспективе могут оказаться бесполезными.

Исходные данные

Существуют различные способы отопления частного дома, и одним из решающих факторов при выборе отопления будут внешние условия. К ним можно отнести и нюансы, возникающие в каждой конкретной системе, и стоимость топлива с учетом динамики ее роста, и возможности, которым каждая система располагает.

Системы центрального отопления находятся в полной зависимости от удаленной котельной, поэтому контролировать температурный режим и уровень давления не получится, а вот автономное отопление целиком и полностью зависит от пользователя.

Большинство котлов оснащено устройствами, позволяющими устанавливать температуру теплоносителя в довольно узких пределах.В центральном отоплении существует и такое явление, как возникновение гальванических пар.

Обратите внимание

Происходит это из-за того, что на разных участках трубопровода устанавливаются элементы, изготовленные из металлов, которые при взаимодействии порождают небольшое напряжение, приводящее к форсированию износа деталей.

Когда речь заходит о стоимости энергоресурсов, то их все можно расположить в порядке повышения их цены:

Магистральный газ.
Дрова.
Уголь.
Сжиженный газ.
Отработанное масло.
Электричество.

Конечно, в зависимости от региона этот порядок может меняться, но существенных изменений не будет: газ всегда остается наиболее бюджетным энергоресурсом, а отопление за счет электричества в любом случае получается более затратным.

Но нельзя забывать о том, что ископаемые ресурсы ограничены, и их стоимость понижаться уже не будет, поэтому в ближайшие годы должен произойти переход на возобновляемые источники сегодняшний день устройства, позволяющие использовать эти источники, имеют довольно высокую стоимость, но при эксплуатации расходы получаются очень низкими.

Выбор системы отопления для частного дома

Исходные данные получены, и вся информация о видах топлива рассмотрена. Какое отопление лучше в частном доме, и как достичь соответствия описанных выше требований и соблюдения баланса между эффективностью и расходами? Рассмотрим все элементы системы по порядку.

Электрическое отопление

Хорошо знакомая всем система отопления с применением электроприборов, в которых тепло выделяет ток, проходящий по проводнику. Часто электрическая система используется в качестве вспомогательной, но при отсутствии газа в доме может быть и основной.

Плюсы

Экологическая чистота.
Легкий монтаж.
Отопительные приборы можно свободно переставлять в любую комнату с электропроводкой.

Минусы

Необходимость оплачивать потребленную электроэнергию, расход которой будет большим.
При отключении электроснабжения отопительная система не работает.
При работе электроприборов сгорает кислород, поэтому помещения нужно проветривать как можно чаще.

На дачах и в небольших домах электрическое отопление используется нередко, но для обогрева большого дома потребуется большой расход электроэнергии. Если вы решили выбрать именно эту систему как самую простую и не требующую специальных знаний для самостоятельного монтажа, позаботьтесь о качественной теплоизоляции дома.

Конвекторные радиаторы

Радиаторы конвекторного типа подключаются к обычной системе отопления. Отличительная особенность совершенно иной способ функционирования.

Панельные, секционные или трубчатые радиаторы отдают тепло в окружающую среду со своей раскаленной поверхности, что позволяет нагреть помещение.

Работа конвекторов устроена иначе. Их конструкция предусматривает наличие множества тонких воздушных каналов, расположенных между ребрами пластин.

Воздух в комнате проходит сквозь них, при этом нагревается, становится легче и поднимается вверх, что обеспечивает непрерывное движение и смешение воздуха, т.е. постоянный подогрев

Это позволяет равномерно прогревать помещение, что немаловажно помехой не будет даже наличие множества предметов интерьера и перегородок

Правильно отдать предпочтение тому или иному виду радиаторов поможет такая характеристика, как мощность. Рассчитать ее легко: в комнате с высотой потолка в 300 см и одним окном, для обогрева одного метра квадратного понадобится 100 Вт. Когда в комнате две стены внешние, добавляем еще 20 %. При наличии двух внешних стен и двух окон, прибавляем 30%. При выходе окна на северную сторону — следует накинуть 10%. Немаловажным фактором станет установка радиаторов, ведь какие бы хорошие вы не приобрели батареи, если они установлены неверно — толку от этого все равно ноль.

Они легкие, компактные и надежные, т.к. произведены из меди, стали и алюминия — коррозионно-стойких материалов
Требуется сравнительно небольшой объем воды в системе.
Довольно быстро нагреваются и также быстро остывают
Такие радиаторы позволяют нагревать комнаты с высокими потолками
Система отопления с конвекторными радиаторами позволяет произвести экономию при покупке оборудования. Т.е. в такой системе используют трубы небольшого диаметра, достаточно малой мощности циркуляционного насоса и сам теплоноситель имеет небольшой объем.
Очень простой монтаж, осуществить который можно не имея специальных навыков.
Существует огромный выбор вариантов внешнего вида для корпуса конвектора. Что может стать красивым дополнением вашего интерьера. Заменить корпус очень просто и займет это всего лишь несколько минут.
Повышенная безопасность, т.е. теплообменник закрыт корпусом полностью.

Все батареи имеют свои недостатки, которые носят функциональный характер. Конвекторный радиатор долговечен, экономичен, безопасен и достаточно красив. Единственный минус — высокая цена, ведь изготавливаются они из качественных и дорогих материалов.

Существуют определенные правила монтажа радиаторов:

Потеря тепла

батареи размещают обязательно под окнами
длина их должна соответствовать длине окна, либо не менее половины длины
в угловой комнате можно установить дополнительно пару радиаторов вдоль наружной стены
монтировать стояки отопления лучше в углах. Это обеспечит их прогревание и возможность избежать почернения стены и образования плесени
они должны быть всегда доступны.

При выборе радиаторов отопления стоит опираться на технические характеристики радиаторов и самой отопительной системы, а также бюджет. При должном изучении всегда можно найти для себя золотую середину.

Способы разводки отопления

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Выбор теплоносителя

Теплоносителем может служить вода или антифриз. Для самотечной системы предпочтительнее использование воды, поскольку у антифриза выше плотность и меньше теплоотдача, для его нагрева требуется больше тепловой энергии – то есть, расход топлива выше. Если в системе устанавливается мембранная буферная емкость, ее объем должен быть больше, чем у бака для теплоносителя-воды, так как антифриз расширяется сильнее.

Использование «незамерзайки» имеет смысл в том случае, если дом в зимний период отапливается нерегулярно с большими перерывами. В этом случае воду пришлось бы постоянно сливать, чтобы трубы не разорвало при перемерзании.

Правила расположения батарей в доме

Чтобы выполнить максимально эффективное подключение, следует неукоснительно соблюдать правила установки радиаторов отопления. Можно выделить наиболее действенные рекомендации:

Размещение радиаторов в частном доме. Приборы отопления располагаются таким образом, чтобы создавать тепловой поток, уменьшающий теплопотери. Рекомендуемые места установки батарей – под окнами, на несущей стене здания.

Выбор схемы подключения радиаторов. Традиционно используются системы с принудительной и естественной циркуляцией теплоносителя, однотрубные и двухтрубные. Максимально эффективной считается схема с принудительной циркуляцией.Двухтрубные системы, с естественным движением теплоносителя, используются для чугунных и алюминиевых батарей. Это обусловлено диаметром бокового подсоединения разводки.Стальные радиаторы предназначены для подключения трубы ¾, что недостаточно для обеспечения притока и циркуляции жидкости естественным образом.

Способы подключения радиаторов отопления в загородном доме влияют на эффективность обогрева. Главный минус системы с принудительной циркуляцией теплоносителя – не может работать при отключении электричества. Решается проблема с помощью подключения генератора или установки байпаса. Системы с естественной циркуляцией малоэффективны и требуют строгого соблюдения уклонов.

Существуют два варианта подключения радиаторов – верхний и нижний. При естественной циркуляции используется первый метод. Подача теплоносителя осуществляется через верхний отвод. Нижнее подключение используется для закрытых систем с высоким давлением.

При правильном монтаже, система отопления собирается последовательно, начиная от подключения ближнего к источнику нагрева радиатора, и заканчивая последним прибором отопления.

Что лучше использовать в качестве теплоносителя

В качестве теплоносителя можно использовать воду или антифриз. Необходимо учитывать, какой тип радиатора установлен в системе отопления.

Антифриз не подходит для чугунных и стальных батарей. У первых слабым местом являются соединения между секциями. Под воздействием антифриза прокладки деформируются и дают течь. Стальные батареи чувствительны к качеству теплоносителя. Использование антифриза снижает срок эксплуатации.

Для алюминиевых, медных и биметаллических батарей можно использовать любой тип теплоносителя.

Для частного дома лучше использовать стальные, чугунные и алюминиевые радиаторы. Высокая стоимость биметаллических батарей и отсутствие высокого давления в автономных системах делает нецелесообразным их установку для отопления загородного дома.

Схема подключения системы горячего водоснабжения

Часто к отопительному котлу подключают дополнительно систему горячего водоснабжения.

Здесь могут применяться разные способы:

При двухтрубной тупиковой схеме отопительные приборы подключены между розливами. Большой минус — ближние радиаторы будут более горячими, дальние — холодными, поэтому этой системе требуется балансировка.
При подключении двухконтурного газового котла для организации ГВС нужен отдельный теплообменник. Здесь схема простая: холодная вода идёт через теплообменник и направляется дальше, к сантехническим приборам.
Если к системе отопления двухконтурный котёл подключается по принудительной схеме циркуляции, то монтаж радиаторов выполняют параллельным способом, чтобы не рассекать трубу подачи теплоносителя.
При использовании схемы с одноконтурным котлом для получения ГВС в частном доме нужно подключить бойлер косвенного нагрева. В этом случае теплоноситель будет отдавать свою тепловую энергию теплообменнику бойлера. В летнее время отопительный контур отключается.
Классическая гравитационная система отопления основана на перепаде высоты между теплообменником и радиаторами.
Если к твердотопливному котлу привязан теплоаккумулятор, температуру радиаторов регулирует трёхходовой клапан с термостатом.

Вариант реализации системы отопления двухконтурного котла:

малый контур, в который встроен циркуляционный насос, замыкается теплообменником с гидрострелкой;
следующая позиция — идёт коллекторная разводка на независимые контуры: 2 радиатора и 4 контура тёплых полов.
