Толщина стен такого дома будет зависеть от того, в каком регионе проводится строительство, и будет здания использоваться для временного или постоянного проживания. В таблице ниже приведена расчетная толщина утеплителя (минеральной ваты) для комфортного проживания.

Город	Толщина минваты в мм	Город	Толщина минваты в мм	Город	Толщина минваты в мм
Архангельск	220	Киров	210	Рязань	190
Астрахань	160	Кострома	200	Самара	200
Анадырь	290	Краснодар	140	Санкт-Петербург	190
Барнаул	210	Красноярск	210	Саранск	190
Белгород	170	Курган	210	Саратов	180
Благовещенск	230	Курск	180	Салехард	280
Брянск	190	Кызыл	240	Смоленск	190
Волгоград	160	Липецк	180	Ставрополь	150
Вологда	210	Магадан	250	Сыктывкар	220
Воронеж	180	Махачкала	130	Тамбов	180
Владимир	200	Москва	190	Тверь	200
Владивосток	190	Мурманск 220	220	Томск	230
Владикавказ	150	Нальчик 150	150	Тула	190
Грозный	150	Нижний	200	Тюмень	210
Екатеринбург	210	Новгород	190	Ульяновск	190
Иваново	200	Новосибирск	220	Улан-Удэ	230
Игарка	290	Омск	210	Уфа	200
Иркутск	220	Оренбург	190	Хабаровск	220
Ижевск	210	Орел	190	Чебоксары	200
Йошкар-Ола	210	Пенза	190	Челябинск	200
Казань	200	Пермь	210	Чита	240
Калининград	170	Петрозаводск	210	Элиста	160
Калуга	190	Петропавловск-Камчатский	190	Южно-Сахалинск	210
Кемерово	220	Псков	190	Якутск	290
Ростов-на-Дону	160	Ярославль 200.	200

Для умеренного климата, чтобы создать в доме оптимальные условия проживания, толщина брусьев должна быть не меньше 200 мм.

Как собрать

На углах, брусья между собой соединяют вполдерева или в лапу и фиксируют при помощи нагелей. Для усиления конструкции, могут использоваться металлические уголки.

Как поднять одному

Если вы монтируете стену на земле, то после ее создания, надо будет поднять конструкцию. Обшитая стена имеет высокую парусность поэтому, лучше всего поднимать только каркас, а уже потом проводить его обшивку.

При подъеме стены, надо рассчитывать, чтобы на одного человека приходилось 2-3 метра, все зависит от сечения используемых материалов.

Для облегчения работы, можно использовать лебедку, манипулятор, кран или сделать подъемник самостоятельно, тогда справиться можно будет и одному, но лучше всего пригласить помощника, так будет быстрее и безопаснее.

Каркасные стены – принцип построения

В основании стены каркасного типа находится деревянный каркас, обшитый с обеих сторон погонным или листовым материалом для отделки, с заполненным в середине пространства теплоизолятором.

С точки зрения экономии материалов и не постоянных расходов установка каркасных стен является наиболее рентабельной. Ей нужно меньше во много раз древесины, чем для устройства бревенчатых стен, при этом стены каркасного типа легче https://promizolufa.ru/product-category/kamennaya-vata/teploizolyatsiya/karkasnie-steni.

Также, стены каркасного типа почти не подвержены усадке и обшиваются сразу как только сделан монтаж. Эксплуатационное время службы при качественном утеплитель и защите древесины примерно пятьдесят лет. Конструкция При устройстве каркасных стен не надо широкого опыта и непростых инструментов.

Ключевой противник каркасных стен — собирающаяся влага во поверхности внутри каркаса. Попасть она туда может сквозь щели и неплотности, а еще сконденсироваться во время зимы из паров, которые поступают со стороны дома.

Очень высокая влажность каркаса из дерева может привести к преждевременному разрушению дерева от гниения, а влажный материал для утепления понижает собственные свойства теплоизоляции.

С целью защиты стен от проявления влаги наружную обшивку требуется делать с перекрываемыми стыками и с устройством сливов с выступающих конструкций стен. С целью защиты каркасных стен от внутреннего пара кладут пароизоляцию между облицовкой и теплоизолятором.

Сооружение каркасных стен Каркас стен рекомендуется строить из бруса толщиной 5см, так как, восновном такой же материал применяется для строения стропильных ног и балок.

При толщине 5см стойки несущей конструкции выполняются на ширину не меньше 10см. На внешних стенах ширина стоек устанавливается толщиной применяемого теплоизолятора, который, зависит от расчётной эффективности температуры окружающей среды. Каркасные стойки крепятся к обвязке снизу, которая ставится конкретно на цоколь. Сверху стоек крепят верхнюю обвязку.

В основном, расстояние между стойками выполняется 50см. Оно даёт возможность использовать для обшивания любой листовой или погонный материал и делает необходимую прочность каркасным стенам.

Если это же расстояние применять между балками помещения чердака и нижнего перекрытий, то это позволит объединить оси несущих балок и стоек и создать схему каркаса с чётким переходом нагрузок по конструкциям несущего типа.

Межбалочное расстояние, равное 50см, тоже будет идеальным, так как отвечает техническим нормативам. Для отделки внутри каркаса применяют материал разного вида, древесноволокнистые, Дсп, плиты из гипсокартона или фанеру.

Однако нужно, предусматривать, что определенные варианты Дсп имеют большую ядовитость и по санитарным нормам запрещены для помещений жилого фонда. В ванной, стены в середине нужно обшить влагостойким материалом или плёночными материалами. При обшивочных работах тонкими Дсп их было бы неплохо заранее склеить попарно. В этом виде они будут более прочнее и не так станут коробиться при температурной разнице.

Внешняя обшивка стены каркасного типа обязана быть атмосфероустойчивой и оберегать пространство в середине каркаса от продувания и проникновения влаги. Оптимальным способам будет устройство обшивки в виде экрана, с образованием пространства воздуха для природной вентиляции.

Использование неправильного крепежа

Нередко для того, чтобы соединить детали каркаса, строители применяют саморезы черного цвета, хотя их использование допускается только для материала в листах. Еще их можно использовать для фиксации крепежных уголков.

А вот для возведения каркаса такой крепеж совсем не годится, так как он не имеет достаточного запаса прочности для срезающих нагрузок. Для возведения каркаса необходимо использовать оцинкованные гвозди либо саморезы, поверхность которых покрыта латунью или хромом с диаметром как минимум пять миллиметров.

При монтаже обшивки, представленной листовым материалом, нельзя утапливать шляпки гвоздей или саморезов вглубь поверхности листа. От края листа обшивки до элемента крепежа должно выдерживаться расстояние как минимум в 1 см.

Что рекомендуют?

Специалисты отмечают, что неплохой вариант утеплителя – это маты стекловолокна Ursa M-15, а также достаточно качественные и удобные плиты Ursa П-15.По крайней мере, особенную популярность получили именно эти варианты утепления, потому к ним должно быть значительно больше внимания. В целом есть возможность просмотреть самые различные строительные форумы. До вас самостоятельно утепляло свой дом огромное количество людей, потому здесь найдёте сотни страниц с обсуждением слабых и сильных сторон различных утеплителей: час-другой чтения и вы сами начнёте разбираться в этой сфере.

Отдельно отметим стекловату, популярность которой в промышленности просто зашкаливает. У данного материала низкая толщина, что позволяет в небольшом объёме делать плотное и надёжное утепление. Уровень теплопроводности у материала значительно уменьшен при помощи воздушных зазоров. Здесь же отметим пенополистирол и экструзионный пенополистирол, которые не стоят дорого, но при этом отлично выполняют свою работу. Результативно защитит ваш дом от холодов пенополиэтилен, который прост в применении и при этом не требует какой-то гидро- или пароизоляции. Обычно это отличная возможность сделать всё предельно экономично, при этом не забывая и о качестве.

Фахверковые современные дома

Что касается возведения фахверковых каркасных домов, то это самый распространенный способ строительства, который применяется самостоятельно. Именно эту каркасную технологию используют умельцы, строящие дома своими руками. В чем суть данной технологии?

Каркас дома

Первоначально выстраивается фундамент. Чаще всего останавливаются на ленточном фундаменте, залить который может любой уважающий себя мужчина. Сперва наносится разметка, отмечается с помощью кольев и веревок ее широта. Далее выкапывается траншея, широта которой составляет около 35 см (средняя ширина фундамента). Устанавливается опалубка, которая может быть из доски или другого ровного материала (фанера, OSB). Опалубку можно взять в аренду (если она съемная) или купить готовую в магазине (не съемную). Заказываем бетон для фундамента, заливаем и ровняем. Проверяем геометрию, доливаем куда надо. Перепад по высоте фундамента (смотрим ровность) не должен превышать 1 см.

Когда фундамент застыл и некоторое время постоял (месяц хотя бы), делаем нижнюю обвязку. О том, как сделать обвязку, можно прочитать в нашей статье. Для нижней обвязки используется либо доска, либо брус. В углах брус должен фиксироваться надежно – для этого используем спилы разных видов. Садим нижнюю опалубку на анкерные болты, которые мы утопили в еще незастывшем фундаменте. Надежно затягиваем гайкой.

Каркас дома из бруса

После этого начинаем выстраивать стены каркаса. Ставим угловые стойки из бруса, потом другие вертикальные стойки. Все вертикальные стойки укрепляем укосами и горизонтальными рейками. Делаем ригели около проемов для перераспределения нагрузки. Когда каркас готов, делаем верхнюю обвязку, которая собирает получившиеся стены в единую конструкцию и распределяет более равномерно нагрузку на нижнюю обвязку и фундамент.

Стена традиционного каркасного дома

Кровля состоит из стропильной системы, обрешетки, фронтона, лобовой доски. Крыши делятся по степени уклона, по количеству скатов и по типу стропильной системы на разные виды. Кровельный материал может быть разнообразным – ондулин, шифер, металлочерепица, мягкая черепица и другие.

Как построить каркасный дом недорого, читайте здесь.

Отсутствие проектной документации

Проектная документация – не роскошь, она позволит существенно сэкономить финансы и время строительства. Ведь в ней указано, сколько какого материала необходимо, и на какой стадии строительства. А это даёт возможность купить только те материалы, которые действительно необходимы, причём сделать это не в спешке и подобрать их по более низкой цене.

К тому же не потребуется устраивать мозговой штурм, решая, как сделать ту или иную работу, или где должны проходить коммуникации. Ведь всё это уже зафиксировано на бумаге со всеми необходимыми размерами. Помимо этого, хороший проект избавит от конструктивных ошибок конструкции и даст рычаги контроля над строителями.

Заказать или купить проект – не очень дорогое удовольствие в сравнении с тем, сколько средств понадобится на исправление недоработок. А уж выбор готовых проектов способен удовлетворить практически любого.

Расчет толщины утеплителя

Главная задача теплоизолятора – сохранить тепло. Для этого нужно подобрать подходящий материал необходимой толщины. Алгоритм расчетов следующий.

Рассчитывают теплосохранение стены по формуле Rs=(1/a(b))+R1+ R2+R3+(1/a(h)), где

Rs – теплосопротивление стены;
R1, R2, R3 – сопротивление теплопередачи каждого слоя «пирога»;
a(b) – коэффициент теплоотдачи стены внутри;
a(h) – коэффициент теплоотдачи наружной поверхности.

Затем рассчитывают минимальное тепловое сопротивление для климатической зоны. Формула: Rain=Q/U, где

Rmin – искомый показатель;
Q – толщина слоя в мм;
U – теплопроводность материала.

Перегородки каркасного дома

Межкомнатные перегородки позволяют зонировать пространство дома, удовлетворяя потребности жильцов. Кроме того, они обеспечивают:

Звукоизоляцию помещений;
Теплоизоляцию помещений.

Для этого в конструкцию межкомнатных перегородок укладывается утепляющая прослойка. Используют минеральную вату, пеноизол, пенопласт. Обязательно нужно учесть следующие детали:

90 мм гвоздями укрепляют стыки несущих стен и пола. Для скрепления лаги и каркасной стойки понадобится три гвоздя.
Чтобы скрепить с полом внутреннюю перегородку, достаточно одного 90 мм гвоздя.
Чтобы скрепить фронтальные и боковые стены, используют дополнительную стойку. Её прибивают перпендикулярно углу стыка стен.
Для последующего обустройства теплоизоляции на стыках стен на крайнюю стойку каркаса прибиваются еще одна или две доски под углом в 90 градусов к стойке.

Утепление стен каркасника

Еще несколько десятилетий тому назад, было принято утеплять наружные стены каркасного дома такими простыми материалами, как пористый камень, глина, саман. Благодаря чему получали дополнительный запас прочности.

На заметку

Сегодня же, для реализации поставленной задачи принимается решение помещать более современные типы материалов, обладающие лучшими теплоизолирующими свойствами, легкостью и долговечностью.

Основными достоинствами, которыми обладают стены каркасного дома, можно назвать экономичность, высокую теплоэффективность, а также, оперативность сооружения, даже значительную экономию площади, что связано с уменьшением общей толщины конструкции. Далее предлагается рассмотреть устройство стены каркасного дома.

Узлы соединения стен

При сборке каркаса стен можно использовать различные узлы соединения стен. Главное, чтобы при соединении узлы обеспечивали достаточную прочность конструкции. Кроме того,узлы соединения должны быть смонтированы так, чтобы обеспечить достаточную опору краям внешнего и внутреннего покрытия. В каркасе в наружных углах должно быть не менее двух стоек.

При проектировании стен можно не определять тип углового соединения. Лучше, если производители работ сами определят ,какой узел подходит в данном месте.

При соединении стен по данной схеме, перед установкой второй стены, необходимо вложить утеплитель между стойками –А и В.

Лучшим вариантом соединения внешних стен является угол со свободным открытым пространством.

Расстояние –А должно обеспечивать укладку утеплителя в стену.

При соединении внутренних и внешних стен, в примыкание, необходимо вставлять полосу полиэтиленовой пленки шириной 250 – 300 мм.

При соединении внутренней и внешней стены по такой схеме, перед установкой внутренней стены ,надо вложить утеплитель между стойками. Это не всегда удобно. Между стойками внутренней и внешней стен прокладываем полиэтиленовую пленку. При таком соединении обеспечивается хорошая опора для краев внутренней обшивки.

Это лучший вариант соединения внутренних и внешних стен. Нет необходимости ставить дополнительную стойку. На вставки можно использовать маленькие обрезки досок.Утеплитель не надо укладывать во время строительства каркаса. Вставки должны обеспечить опору углов листов внутреннего покрытия.

После установки всех стен, в дверных проемах можно выпилить нижнюю обвязку. Все оставшиеся длинные доски и их обрезки пригодятся нам для выравнивания стен.

Стена каркасного дома: делаем правильно

Для того, чтобы дом, возведенный на основе каркаса отвечал всем принятым нормам качества, необходимо следовать определенным правилам, пренебрежение которыми моет привести к потере зданием таких немаловажных качеств, как способность удержать тепло и препятствовать проникновению посторонних шумов.

Толщина стен

Толщина стен здания полностью зависит от того, каким именно будет предназначение дома, будет ли это капитальное сооружение или, к примеру, летняя постройка, а также варьируется в зависимости от выбранного теплоизоляционного материала.

Толщина стен обусловлена брусками, которые были использованы в качестве каркасной рамы. То есть, именно толщина бруса определяет конечный результат.

Преимущественно стены домов, предназначенных для проживания в них в течение исключительно летнего периода, достигают толщины порядка четырех сантиметров без учета декоративной отделки, как внутренней, так и внешней.

Толщина же стен капитального сооружения составляет порядка двадцати — сорока сантиметров в зависимости от того, в какой климатической зоне находится строение.

Утеплитель

В качестве утеплителя при возведении стен каркасных домов чаще всего используются следующие материалы:

Пенопласт.
Наиболее экономичный вариант, обладающий массой недостатков, таких, например, как хрупкость.
Минеральная вата.
Вариант, находящийся в средней ценовой категории, который в настоящее время пользуется особым спросом. Великолепно удерживает тепло, а также препятствует проникновению в помещение посторонних шумов.
Пенополиуретан, эковата.
Достаточно дорогие утеплители, цена которых, однако, полностью оправдывает себя. Не требуют дополнительного слоя паро- и гидроизоляции. Отлично держат тепло и сохраняют все свои основные качества на протяжении длительного периода времени.

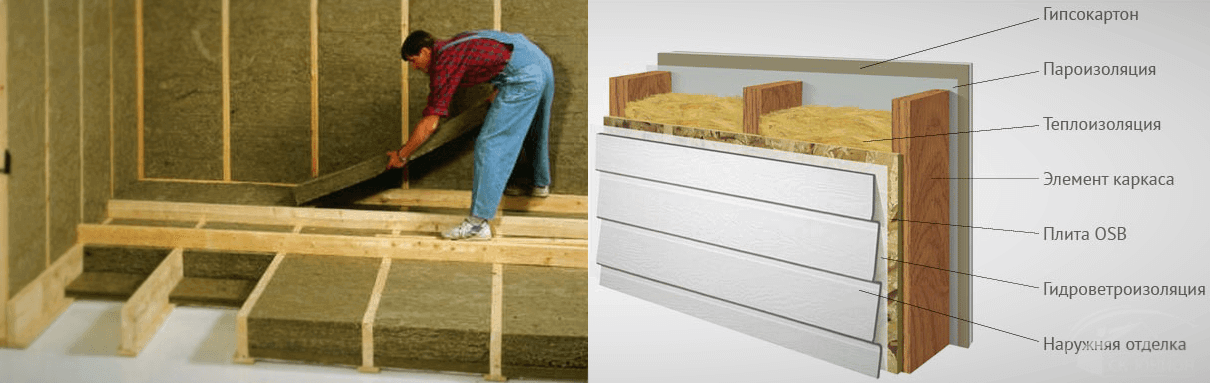

Правильная укладка утеплителя

Укладка утеплителя должна проводится в соответствии с определенными нормами, иначе материал не обеспечит достаточно надежной изоляции тепла. Слой материала может укладываться как непосредственно внутрь каркасной рамы, так и использоваться в качестве внешней набивки стен. Во втором случае необходим дополнительный слой листов фанеры, который обеспечит надежную фиксацию утеплителя, а также значительно выровняет поверхность.

При проведении укладки следует помнить о том, что если в качестве утеплителя используется минеральная вата, либо пенопласт, требуется уложить дополнительный слой пароизоляции.

Также необходимо следить за тем, чтобы между плитами выбранного материала не было существенных зазоров. Укладывать их следует максимально плотно.

В том случае, если между плитами материала остались небольшие зазоры, их необходимо устранить при помощи узких полосок того же утеплителя.
Лучше всего укладывать материал непосредственно внутрь рамной конструкции, так как это обеспечит его надежную фиксацию, а также несколько упростит строительство.
При укладке теплоизоляционного слоя необходимо проложить пароизоляционный материал.

Паро- и гидроизоляция

В качестве паро- и гидроизоляции преимущественно используется специальная пленка особой прочности, которая прокладывается как с наружной, так и с внутренней стороны стен.

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

Зачем нужно?

Щитовые постройки очень популярны среди дачников: их привлекает возможность, начав работы поздней осенью, уже к началу сезона иметь полноценный дом. При этом такие сооружения:

экологически безопасны;
стоят недорого;
служат многие десятилетия.

Иначе назвать его комфортным будет довольно сложно. Стоит сразу разграничить два типа построек.

Здания для постоянного использования по умолчанию должны иметь солидную теплозащиту.
Если же планируется бывать там только лишь с конца весны до конца осени, теплоизоляция должна быть минимальной – строго для поддержания стабильности самой конструкции.

У «каркасника», предназначенного для летнего периода, толщина стен составляет не более 70 мм. В холодный период года требуемый показатель как минимум вдвое выше. Если ограничиться более тонким слоем материала, утечка тепла будет непропорционально большой, и придется или мерзнуть, или терять огромные деньги на отопление.

Важно: для зимнего проживания придется утеплить не весь объем каркаса, а только отдельные детали его, в первую очередь:

скаты;
подвалы;
чердачные плоскости;
цокольные конструкции.

Обойтись одним только теплым полом, пусть даже его мощность избыточна, не получится. Через подвальные помещения, внешние стены и другие части конструкции щитового дома тепло будет утекать все так же бодро. Учитывая разнообразие условий, где будут ставиться утеплители, дать универсальный ответ о лучшем варианте нельзя. Стенки подвала оснащаются одними разновидностями теплозащиты, несущие стены – другими, перекрытие холодного чердака – третьими. Но в любом случае выбор подходящих форматов изоляции всегда стоит на первом месте.

Проблема №1: исполнители

Мы уже как-то писали, что количество строительных фирм «с опытом каркасостроения» за несколько лет выросло в десятки раз. Чуть ли не каждый строитель теперь готов построить вам каркас «любой сложности под ключ». В этом-то и проблема – строить готовы все, а за качество отвечать − единицы.

По примерам работ таких «всемогустроителей» можно книгу написать. Вот, например, результат работы одной строительной бригады (на фото), которым поделился один из заказчиков на форуме.

Что здесь не так?

Выбранный вид фундамента не смущает, если думать, что он для временной постройки.
Обвязочный брус из двух плашмя уложенных досок на столбы из блоков. Заметьте, без гидроизоляции даже! Такое решение обернется позже прогибом и деформацией всего каркаса. Правильный обвязочный брус − это три доски 50*150 на ребро.
Опирание стропил выполнено без зарезов, перекрытие второго этажа держится… на уложенной плашмя доске!

Самый дельный совет на форуме: все аккуратно разобрать, бригаду выгнать, зарплату им выдать уголками и шурупами.

Или вот еще: «Компания-подрядчик строит для нашей семьи 2-этажный каркасный жилой дом на винтовых сваях. Брус уложили не по центру свай (якобы сваи криво завинчены). В результате − продольный составной брус по центру столовой, лежащий на линии из 5 свай с пролётами от 1650 до 2100 мм и общей осевой длиной 7600 мм, уложен с боковым смещением примерно 55-60 мм. Сторона бруса выступает за край оголовка на 35-40 мм. Осевая проекция бруса вообще лежит за краем сваи. Куда большая проблема в том, что продольный брус состыкован внахлёст не над оголовком, как положено, а в воздухе».

В итоге, обнаруженную проблему строители устранили. А если бы заказчик не проверил работу?

Утепление дома изнутри минеральной ватой

Минеральная вата не относится к оптимальному теплоизоляционному материалу для внутреннего утепления. Причина этому одна – вата отлично пропускается пар. Из-за этого, описанная в начале статьи, точка росы смещается из внутренней поверхности стены в сам утеплитель. В нем может накапливаться конденсат, ухудшаться теплотехнические характеристики, образовываться плесень и грибки. Все же, использовать минеральную вату для внутреннего утепления можно при соблюдении всех технологических нюансов.

Выбор минеральной ваты для внутреннего утепления

Минеральная вата должна выбираться исходя из таких критериев, как толщина и экологичность. Возможно использование рулонной ваты, которая нарезается до нужной длины непосредственно во время монтажа. Также такая продукция выпускается в плитах. Для внутреннего утепления 50 мм – оптимальная толщина, при которой достигается хорошая изоляция без существенной потери полезного объема помещения.

Пример подходящих видов минеральной ваты:

Экоролл Плита 40. Она имеет относительно небольшую толщину 50 мм, не содержит смол фенола. Рекомендована производителем для проведения внутреннего утепления, в том числе, стен.
ТеплоКНАУФ Для КОТТЕДЖА Термо Плита – современный утеплитель от известного производителя, особенностями которого являются: низкая теплопроводность (0,37 Вт/м*К) и отличные водоотталкивающие свойства за счет пропитки волокон специальным составом. Кроме того, данная плита имеет особую структуру расположения волокон, за счет которых существенно увеличивается звукопоглощение. Таким образом, этот изоляционный материал рекомендован для утепления изнутри стен, полов, мансард в домах, расположенных в шумной местности.

Базальтовая вата для внутреннего утепления

Отдельно следует акцентировать внимание на такой разновидности минеральных утеплителей, как базальтовая вата. Особенность данного теплоизолятора заключается не только в отличных теплоизоляционных свойствах и экологичности, но и в высокой пожарной безопасности

Базальтовое волокно получают из натурального камня. Соответственно, такой материал обладает отличной стойкостью к воздействию открытого пламени.

Огнестойкость базальтовой ваты — важный нюанс, который обязательно учитывается при утеплении стен деревянных домов, дачных домиков, бань. В данном случае особенно рекомендуем выбирать сертифицированную продукцию.

Это могут быть плиты:

Роквул Лайт Баттс СКАНДИК. Продукция, которая разработана специально для утепления жилых домов, квартир и коттеджей. Характеризуется соответствием нормам экологичности (имеет низкую эмиссию смол, безопасна в жилых помещениях). Технология «Флекси» обеспечивает простой монтаж с заполнением щелей в каркасе за счет пружинящих свойств утеплителя. Материал биостойкий – в нем не образуются бактерии и плесень, он не является хорошей средой для обитания насекомых или грызунов.
Утеплитель Роклайт. Производитель Технониколь рекомендует этот утеплитель использовать для внутренней теплоизоляции изнутри стен, полов, мансард. Материал обладает низкой теплопроводностью (0,39-0,41 Вт/м*К). Не горюч, биостойкий, за счет специальных пропиток хорошо отталкивает воду, не накапливая ее внутри структуры. При этом, сжимаемость плиты составляет 30%, что позволяет упростить процесс ее укладки между лагами и качественно уплотнить все щели и зазоры.
