Какой ревизионный люк выбрать для санузла

Люк невидимка: установка в металлический каркас

Предположим, вы определились с выбором люка. Монтировать его вы будете в каркас для гипсокартона, которым потом будут скрыты все трубы. Гипсокартон потом будет выступать основой для плитки.

Обратите внимание
Если же вы не делаете гипсокартонную перегородку, то скрытую ревизию можно монтировать в проем из кирпичей. Вам потребуются дюбеля, которыми вы будете крепить ревизию к кирпичу, а также монтажная пена, чтобы запенить все щели.. Каркас должен быть прочным и надежным, к нему должна надежно крепиться ревизия

Для этого обеспечьте жесткий каркас и два закладных стояков профиля по бокам ревизии, хотя лучше, чтобы они были со всех четырех сторон

Каркас должен быть прочным и надежным, к нему должна надежно крепиться ревизия. Для этого обеспечьте жесткий каркас и два закладных стояков профиля по бокам ревизии, хотя лучше, чтобы они были со всех четырех сторон.

Люки скрытые под плитку монтируются в несколько этапов — видео рекомендации

Фиксируется ревизия при помощи саморезов по металлу, а плоскость можно проверить с помощью уровня. Рама или ревизия должна по плоскости совпадать с каркасом, потому что гипсокартон будет монтироваться внахлест, о чем и пойдет речь дальше.

Как сделать своими руками

Как сделать ревизионный люк, решают на этапе планирования отделочных работ. Есть несколько вариантов устройства этой конструкции:

1. раздвижная;
2. распашная;
3. откидная.

• Раздвижная конструкция
• Распашная
• Откидная

Дверца в раздвижных и распашных конструкциях удерживается с помощью магнитов. Способа ее открывания два:

• нажимной;
• с помощью присосок.

Первый вариант наиболее удобен. т. к. не требует наличия дополнительных элементов и места для их хранения. Такой сантехнический люк под плитку своими руками несложно сделать. Он состоит из нескольких элементов:

1. каркаса для установки рамы;
2. рамы;
3. дверцы;
4. механизма открывания и фиксации.

На подготовительном этапе решают несколько вопросов:

• Определяют размеры и толщину ревизионной форточки. Оптимально выбирать совпадающие с габаритами облицовочной плитки. Если экран планируют оформлять мозаикой, учитывают размеры каждой плитки, определяют требуемое количество элементов и швы между ними.
• Выбирают наиболее удобный механизм открывания. Если недостаточно места для дверцы распашного типа, можно установить ревизионную форточку, которая отрывается после нажатия и удерживается двумя короткими цепями. Массивные сдвижные конструкции сложнее изготовить самостоятельно, т. к. они требуют наличия комплектующих для сборки достаточно сложного механизма.

Этапы работ по изготовлению и монтажу ревизионных форточек

Шаг 1. Монтаж каркаса в экране. Экран под ванну можно сделать на основе каркаса из деревянных брусков или металлопрофиля, который используют для работ гипсокартоном. Второй вариант наиболее удачен, т. к. не требует обработки материалов для защиты от влаги. Есть у металлопрофиля и другие преимущества:

1. легкий вес;
2. простой монтаж;
3. прочность.

Для того чтобы правильно сделать каркас под ревизионную форточку, нужно сначала смонтировать раму под ванной. В ней (раме) установить вертикальные и горизонтальные планки так, чтобы в образовавшийся проем вплотную вошла рама дверцы.

Шаг 2. Монтаж дверцы. Для правильного устройства дверцы должна быть учтена толщина облицовочной плитки, которая будет находиться с внешней стороны ревизионного отверстия. Раму изготавливают из металлопрофиля или деревянных брусков так, чтобы она поместилась в раме каркаса экрана с зазором в 1-2 мм.

Шаг 3. Устройство механизма открывания ревизионной форточки. Для того чтобы дверца плотно закрывалась, к раме в каркасе экрана крепят магниты, которые используют при изготовлении мебели. Они могут быть нажимного типа или стандартные плоские. В первом случае возможно устройство с нажимным механизмом открывания ревизионной форточки. При этом дверца удерживается в открытом состоянии под углом с помощью двух или одной цепи.

Если устанавливают плоские мебельные магниты, дверь может открываться по распашному типу (в этом случае потребуются петли) или выниматься из каркаса с помощью присосок. Выбирают наиболее удобный вариант, учитывая размеры помещения и расстановку мебели. Если устанавливают заводскую конструкцию в кирпичную стену или перегородку, крепления рамы выполняют с помощью дюбелей, дверцы — болтов или саморезов.

Шаг 4. Монтаж и отделочные работы. На завершающем этапе сборки ревизионной форточки выполняют обшивку гипсокартоном. После чего приступают к укладке плитки. Затирку швов делают после полного высыхания плиточного клея. Щели вокруг ревизионной форточки оставляют открытыми, без затирки. Но заполняют силиконовым герметиком. Такой способ маскировки зазоров удобен тем, что при необходимости доступа к коммуникациям легко герметик удалить и открыть ревизионную форточку. А после завершения работ вновь заполняют швы влагостойким силиконовым герметиком.

Облицовка люка плиткой

Отделка плиткой перегородки со скрытой ревизионной дверцей начинается с облицовки люка.

Если укладка керамики производится на цементный состав, то на лицевую сторону створки полуавтоматической сваркой приваривают армирующую сетку из проволоки диаметром 3-4 мм. Затем дверцу своими руками грунтуют снаружи составом, усиливающим адгезию, например, Novol Plus 700, и после высыхания покрывают слоем плиточного клея, чтобы покрыть арматуру. После отверждения клея приступают к укладке керамики, которую кладут заподлицо кромкам дверцы, выдерживая выбранную ширину шва с помощью фиксирующих крестиков.

Важно чтобы при облицовке клей не попал в щель между дверцей и рамой люка

Под первый ряд кафеля дверцы в закрытом положении к стене прибивают опорную планку. Закончив отделку створки, приступают к облицовке перегородки выше люка, продолжая ряды вверх. Зазор между дверцей и плиткой отделки перегородки должен равняться ширине межплиточных швов. Доведя ряды керамики до потолка, выкладывают плиткой поверхность перегородки ниже створки способом сверху вниз – адгезия многих видов плиточного клея позволяет выполнять укладку плитки в таком направлении.

Из каких материалов производят люки для ревизии

Ревизионные устройства чаще всего производятся из таких материалов:

Пластик – является оптимальным для сооружений, имеющих повышенную влажность. Из него производят лючки, которые не будут испытывать завышенной нагрузки от личной массы и плитки, предназначенной для отделки. Главным плюсом является диэлектрические характеристики.

Недостаток прочности компенсируется компактными размерами.

Металл – из-за габаритности массы на параметры накладываются определенные лимиты. Также сталь может подвергаться ржавчине, поэтому там, где влажность повышена, устройство лучше не использовать. Алюминий станет отличной альтернативой. Он меньше весит и устойчив к воде. Правда, прочность ниже.

Детали соединяются при помощи специальной сварки.

Габариты ревизионных люков

Рассмотрев типы ревизионных люков и материалы, из которых они изготавливаются, важно также уделить внимание и габаритам. Размер необходимо выбирать с расчетом на то, чтобы был беспрепятственный и свободный доступ к люку. Самый оптимальный вариант – если будет большой запас по габаритам

Самый оптимальный вариант – если будет большой запас по габаритам.

Заказать сантехнический люк из металла по индивидуальным размерам на сайте abc-energy.ru .

Немаловажно учесть и размеры плитки. Она должна полностью покрывать люк и состоять из цельных элементов

Если с внешней стороны люка будет выложено покрытие из нескольких кусочков, это будет сильно бросаться в глаза. При размещении люка в узком месте стоит отдавать предпочтение тем механизмах, при которых дверца будет распахиваться без каких-либо ограничений и предоставлять полный доступ к размещенным коммуникациям.

Материал изготовления

Для изготовления ревизионных люков используется алюминий, сталь, полимеры, пластик и дерево.

Наибольшую распространенность получили конструкции из пластика и металлов различного типа. Как правило, они обладают небольшой стоимостью, могут устанавливаться в любых помещениях, а на их поверхности можно укладывать плитку.

В случае металлических конструкций может отличаться и материал, из которого изготовлены петли. Алюминиевые изделия предоставляют больше возможностей в плане регулировки и при этом они не так быстро изнашиваются. Петли из стали способны выдерживать существенную нагрузку – вплоть до 590 кг при открытой дверце. С целью снижения трения изготавливаются алюминиевые детали с покрытием из никеля и цинка.

Монтаж нажимного изделия

Алгоритм установки нажимного ревизионного люка в ванной:

1. Открыть люк, а затем просверлить отверстия в раме, предназначенные для удержания конструкции в стене. Каналы располагаются на расстоянии 100-150 мм от углов.
2. Вставить конструкцию в проем, выполненный в перегородке.
3. Выставить раму по горизонтали и вертикали при помощи строительного уровня, а затем зафиксировать изделие струбцинами. Для обеспечения работы механизма люка необходимо обеспечить выступ крышки относительно стены на 2-4 мм (параметр указывается в заводской документации).
4. Подложить в зазор между рамой и окошком распорные клинья, а затем разметить отверстия в торцевых стенках проема.
5. Вынуть раму, просверлить каналы и установить в них пластиковые дюбели.
6. Установить конструкцию на штатное место и закрутить винты крепления.
7. Проверить положение изделия по уровню, в случае необходимости проводится корректировка угла установки при помощи откручивания и затягивания винтов, расположенных на противоположных кромках.
8. Отрегулировать положение откидной крышки при помощи резьбовых элементов на петлях.
9. Заполнить промежуток между рамкой и проемом монтажной пеной.
10. Наклеить на фронтальную часть крышки кафельную плитку. На внешние кромки покрытия наносится слой силиконового герметика, для того чтобы он был равномерным, используется наклейка полосок малярного скотча.
11. Удалить клейкую ленту после засыхания герметика, а затем прорезать проем технической дверцы. Эластичный материал должен остаться только на плитках, находящихся на лючке.

После установки на люк приклеивают керамическую плитку.

Особенности монтажа люка

Инструменты и материалы

Для монтажа люка ревизии стоит приобрести все материалы и элементы конструкции. Можно приобрести готовые конструкции или изготовить его собственноручно. Монтаж таких люков под плитку собственноручно осуществляется в 5 этапов:

• Изготовление каркасной базы.
• Установка дверцы из гипсокартона.
• Крепление замочной системы.
• Отделка наружной стороны при помощи кафеля.
• Герметизация стыков.

Монтаж люка ревизии производится поэтапно. Для начала определимся с местоположением конструкции и габаритами, от чего зависит выбор материала изготовления дверцы и сторона открывания. Тайный люк можно сделать из всех подручных средств, какие есть в наличии.

Как сделать ревизионный люк незаметным

Теперь поговорим о том, как скрыть ревизионный люк. Для этого его стоит сделать как можно меньше. Если вы желаете сделать его по максимуму незаметным, то стоит применят нажимные системы открывания, чтобы не ручки не оставались на виду снаружи дверцы.

Можно применять запоры мебели для нажимных систем. Основным правилом сокрытия ревизионного люка стало расчет его размера таким образом, чтобы мозаичный плиточный рисунок совпадал. Для этого стоит рассчитать площадь одной плитки и взять такую площадь, чтобы при отделке рисунок смотрелся вполне естественно. Настоятельно рекомендуем выбирать такие габариты дверцы, чтобы на ней вмещались целые плиты, а стыковочные швы выглядели ровно. Получается, что дверцу стоит делать размером на парное число плит, в зависимости от площади коммуникаций скрытого типа.

Установка ревизионного люка

Есть 3 главные методы монтажа люков скрытого типа:

• На сделанный собственноручно каркас.
• На изготовленной самостоятельно нише.
• В готовую нишу на стене.

Скрытый люк можно поставить своими руками любыми методами, но главное, чтобы удалось достигнуть тот внешний вид, который положен. Установка в готовую нишу производится на каркас выстроенной стены. Чаще всего люк применяют для сокрытия магистральной трубы санитарного узла.

Такой метод не самый простой, так как появляется необходимость «подгонки» каркаса под нишу, что не всегда возможно. В таком случае нужно выравнивать люк, применять опорные клинья и дополнительные элементы опоры. Применяют саморезы и шурупы для фиксации конструкции. Установка в каркас сборного типа является более простым методом монтажа скрытого люка.

Это не самая устойчивая конструкция, но куда удобнее при монтаже. Метод дает возможность скорректировать габариты люка, поменять обшивку и его положение. Так можно поставить ревизионные люки в любых местах. Установки в нише, сделанной своими руками – оптимальный метод монтажа люка ревизии. Работы производится на монолитных стенах, а потому конструкция получается надежнее и устойчивее. Масса отделки из плитки не оказывает воздействие на дверцу люка, а эту конструкцию допустимо поставить в любых удобных местах. Технология монтажа не имеет особых отличий от остальных методов, но при этом можно выбрать любые габариты люка по своему усмотрению.

Установка магнитного люка

Последовательность действий при монтаже магнитного люка:

1. Вставить в прорезанное окно раму с магнитными элементами, которая крепится при помощи винтов и дюбелей. Положение рамки определяется с помощью уровня, одновременно учитывается расстояние от лицевой части стены, покрытой плиткой. Корректно смонтированный люк не должен выступать из стены.
2. На съемную крышку крепится лист гипсокартона, на который клеится кафель (возможна установка ручки для снятия элемента). После затвердевания раствора производится пробная примерка крышки. Если конструкция выдается за пределы плоскости стены, то необходимо отрегулировать положение магнитов (путем перемещения рамки или кронштейнов, на которых установлены фиксаторы).

Финишная облицовка

Далее следует монтаж люка невидимки под плитку и финишная облицовка. Она состоит из следующих работ:

1. Предварительно поверхность следует прогрунтовать.
2. Чтобы избежать провисания дверцы среднего размера следует повесить вес, который будет равен нагрузке от облицовки.
3. Если используется нажимной механизм, то должна быть специальная скоба. Это скоба предотвратит случайное открытие ревизии во время облицовки.
4. Плитка приклеивается на жидкие гвозди или на клей. Грузоподъемность ревизий различается, этот фактор нужно учитывать при выборе плитки и клеевого раствора. Не нужно использовать большой слой.
5. Плитка клеится с зазором от 5 до 50 мм со всех сторон, со стороны петлей можно чуть меньше. Керамическая плитка должна на 50% и больше заходить на люк, так что при выборе облицовки учитывайте этот момент.

Следите, чтобы в щели не попадал клей, особенно в щель между рамой и плиткой, иначе вы приклеите ревизию намертво. Люк скрытого монтажа можно облицевать обычной керамической плиткой, керамогранитом, а также мозаикой.

Люк ревизионный под плитку правильный расчет, монтаж и установка — видео

При этом важно соблюдать правильную геометрию и симметрию. Облицованный люк не должен выделяться на фоне остальной облицовки. На этом месте не должно быть неожиданной подрезки, а ширина шва должна быть аналогична с другими швами по всему периметру

На этом месте не должно быть неожиданной подрезки, а ширина шва должна быть аналогична с другими швами по всему периметру.

Установка ревизионных люков

Не обращаясь за помощью к специалистам, выполнить монтаж люка ревизионного своими руками не сложнее, чем врезать любую раму в перегородку из гипсокартона или закрепить полку дюбелями к капитальной стене. Основное условие – соответствие размеров люка и коммуникационной ниши. Большинство моделей  люков рассчитано на крепление рамки саморезами, за исключением предусмотренного варианта, указанного в инструкции. В комплектацию ревизионных люков дополнительно входят крепежные анкера или другие приспособления.

Раму ревизионного люка чаще всего закрепляют на гипсокартон.

1. Замеряем размеры рамки и расстояние между отверстиями в ней, если они предполагались. Карандашом намечаем верхнюю точку со стороны дверцы и осуществляем разметку уровнем под проём.

2. Отверстие в ГКЛ вырезаем электролобзиком, и примеряем в нем раму, если нужно, корректируем на пару миллиметров шире – для удобства монтажа.

3. В проёме раму монтируемого люка фиксируем струбцинами.

4. Шуруповертом крепим саморезы в монтажных отверстиях.

5. Если не предусмотрены отверстия, то делаем посадку на строительный клей или небольшое количество монтажной пены. Пластиковую основу ревизионного люка лучше по периметру закрепить клеем «титан» или «жидкими гвоздями», и дать ему высохнуть.

6. Проверьте надежность крепления и только после этого завершите отделочные работы, если нужно, штукатуркой и покраской.

Инструкция по монтажу люка под плитку

Работы по установке ревизионного люка можно разделить на несколько этапов:

1. подготовка проема;
2. установка рамы с дверцами;
3. отделка внешней поверхности дверок;
4. финишные работы.

Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

Галерея изображений

Фото из

Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться

В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей

Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают

Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно)

Этап 1 – подготовка люка и проема

Этап 2 – установка люка-невидимки в проем ниши

Этап 3 – герметизация шва между конструкцией и стеной

Этап 4 – отделка ревизионного люка кафелем

После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

Напольный ревизионный люк: основные характеристики

Горизонтальная конструкция напольных люков используется не только в помещении, но и во дворе или гараже. Основные разновидности – с амортизаторами, с уплотнителями, с фиксаторами крышки и без них, а также заполняемые и незаполняемые.

У заполняемых напольных люков крышку наполняют тяжелым строительным материалом, например, цементом и керамзитом, твердым пенопластом, керамической или тротуарной плиткой. Модели с заполняемой бетоном крышкой предназначены для большой нагрузки, они выдерживают перепады температур и избыток влажности, не подвержены коррозии металла. Такой люк заметен по аккуратной тонкой металлической рамке. Выбор по габаритам у них небольшой, но изделия с максимальным периметром позволяют использовать такие люки в других целях, например, под проход в погреб гаража или подвал. Преимущество заполняемого люка – возможность абсолютной маскировки под поверхность пола.

Модели с уплотнителями хороши тем, что препятствуют попаданию влаги из помещения в сантехнический короб. Если люк установлен над погребом, то уплотнитель препятствует выходу испарений и запахов снизу. Такие крышки люка снабжены специальным винтом или запорным механизмом. Герметичность, обеспеченная замком, способствует и достаточной звукоизоляции. Они также могут иметь ребра жесткости на люке и в крышке. Крышки люка на амортизаторах дают дополнительно преимущество при его открывании. Есть модели с фиксаторами, которые удерживают открытую дверцу люка.

В качестве напольной ревизии во дворе и подсобных помещениях также можно использовать более дешевый канализационный люк, которые сегодня выпускаются с неметаллическими крышками. Но у них, как правило, рифленая поверхность, чем они себя и выдают.

У готовой крышки в основе наполнения – влагостойкий ламинат, на который наклеивают паркетную доску или другие типы отделочных покрытий для пола. Люк с ГВЛ на крышке не желательно ставить на открытый воздух. Последняя инновация – латунные люки под ламинат для внутренних помещений, которые имеют высокие декоративные свойства и наиболее надежны по всем параметрам.

Достоинства и недостатки сантехнических лючков

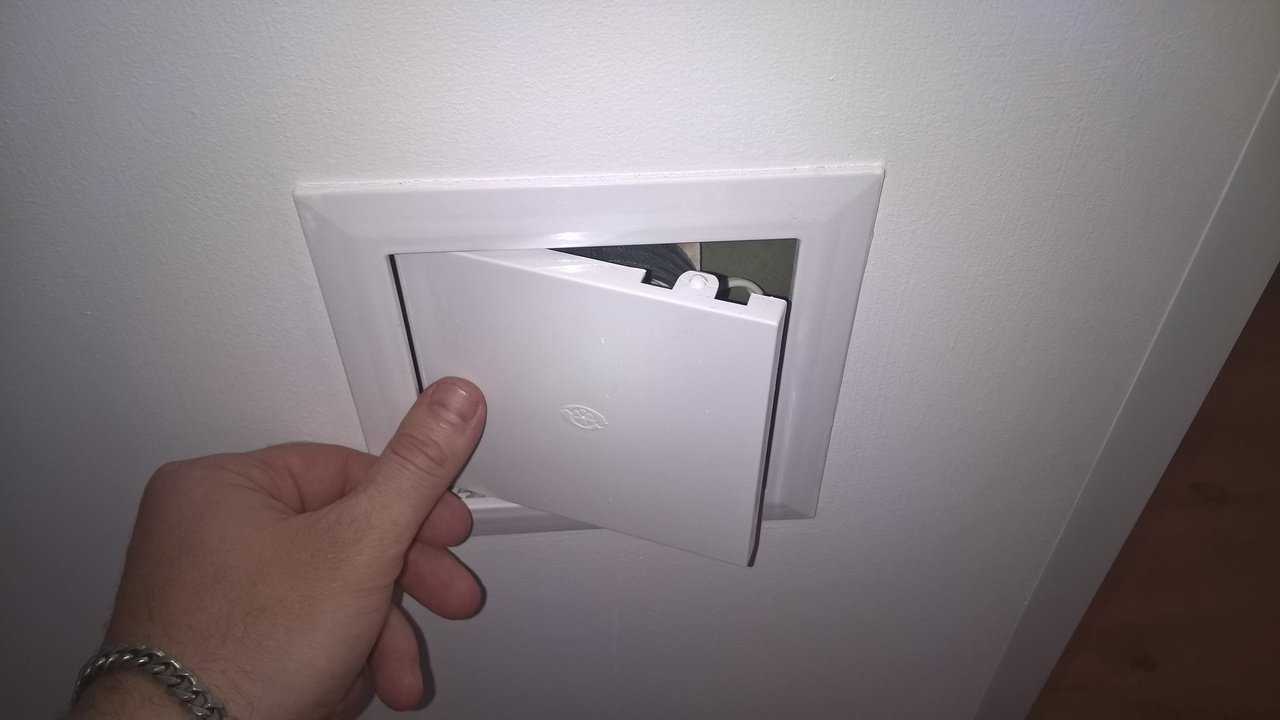

Любопытно, но ревизионные пластиковые люки практически не имеют недостатков. На это прямо указывают отзывы покупателей в интернете. Однако полностью идеальных материалов не бывает: везде имеются свои слабые стороны.

К неоспоримым преимуществам можно отнести такие характеристики:

Стоимость – один из основных факторов выбора продукции.

Долговечность – пластик сохраняет свою структуру практически в любой среде.

Удобство – люк можно установить в любом месте.

Разнообразие – можно выбрать тип открывания и направление смещения дверцы.

Простота – пластиковые люки можно установить своими силами.

Недостатки:

Пластик чувствителен к механическим повреждениям.

У большинства моделей отсутствует возможность регулировки петель.

Нет уплотнительных резинок.

Кроме того, нестандартные или большие люки изготавливаются исключительно на заказ. Это увеличивает стоимость изделия, ждать такой лик придётся около 7 дней.

На что нужно обратить внимание при выборе люка

Первым вопросом по важности является расположение люка. Исходя из этого подбирается конструкция и материалы, которые наиболее подойдут. Если предполагается установка под ванной или раковиной, нужно выбирать алюминиевые конструкции, так как они наиболее устойчивы к коррозии

Если предполагается установка под ванной или раковиной, нужно выбирать алюминиевые конструкции, так как они наиболее устойчивы к коррозии.

Второй вопрос — доступное для открытия свободное пространство. Если оно ограничено, стоит отдать предпочтение модели со сдвижным открытием.

Уплотнитель играет немаловажную роль в данной конструкции. Если люк расположен там, где регулярно попадает вода, необходимо установить один из видов уплотнителей.

Уплотнители бывают:

• Ворсовый. Выглядит как тонкая ворсовая лента с клейкой основой. Подходит только для защиты внутренностей от попадания пыли, но никак не от влаги.
• Резиновый. Та же на самоклеящейся основе, идеально подходит для изоляции находящихся внутри люка коммуникаций от влаги. Тем не менее, со временем может начать отклеиваться от поверхности, из-за повышенной влажности.
• Лепестковый. Лучший из существующих вариантов, однако устанавливается далеко не на все вариации конструкций. Располагается в специальном пазе, в закрытом состоянии полностью изолируя от попадания влаги.

Разновидности потайных люков

В зависимости от объекта, спрятанного за дверцей люка, выделяют электрические, сантехнические и вентиляционные устройства.

По расположению различают настенные, напольные и потолочные конструкции. К последним двум предъявляются особые требования: напольный люк должен иметь надежную конструкцию в виде рамы с дополнительным оснащением, быть влагостойким и звукоизоляционным. У потолочной модели должны быть легкие дверцы и надежные затворки, которые не будут открываться сами по себе.

В квартирах и жилых домах, чаще всего, устанавливают квадратный или прямоугольный сантехнический люк в туалет. При желании можно заказать или изготовить люк под плитку своими руками, однако область их применения и монтаж несколько отличаются.

При этом, чем незаметнее замаскирован инспекционный люк в интерьере, тем лучше. Поэтому интерес потребителей вызывают такие лючки сантехнические, как скрытый, нажимной и на магнитах:

• Нажимные. Люк нажимной под плитку использует в принципе своей работы пуш-системы, основанные на роликовых механизмах. Люк под плитку нажимной довольно часто совмещают с механизмами невидимками, пространственными петлями, сдвоенными, позволяющие экономить место и использовать ручки. Если говорить об некоторых нюансах нажимных систем, то стоит упомянуть один момент, дело в том что открытие тут происходит в два приема: после того как сильно надавить дверца немного отходит в сторону, после чего делается заметной. В этом состоянии крышку проще оттянуть в сторону.
• Скрытые. Распространенные системы-невидимки сочетают в своих особенностях нюансы других вариантов и дают возможность позволить сделать большой лючок сантехнический менее заметным. Использование специальных петель и гипсокартона на крышке дают возможность «замаскировать» ревизионный люк под стену. Стоит помнить о том что, установка подобного окна должна быть учтена заранее. Еще на этапе проектирования ниши. Если же переделывать уже завершенный ремонт под «невидимку» это может только испортить внешний вид полностью.
• Устройство на неодимных магнитах используется как в напольных, так и в настенных смотровых окнах. Люк на магнитах под плитку обладает достаточно большой силой притяжения, которая дает возможность выдержать достаточно приличный вес. Для того чтобы сделать данную крышку малозаметной используют следующую технологию: паз для люка делают немного меньше, для того чтобы дверца располагалась под облицовкой, маскирующей ее. Магнит удерживает саму крышку, иногда его устанавливают таким образом, чтобы в будущем можно было сдвинуть его в сторону для уменьшения притяжения.

При больших размерах или если крышка изготовлена из тяжелых материалов, она оснащается ручкой для более удобного использования. Сделанные из более легких материалов и меньших размеров могут изготавливаться и без ручек, большие чаще делаются откидными.

Скрытый люк под плитку или жалюзи

Помимо люков для ванной, в продаже имеются специальные жалюзи (рольставни). Они имеют такие преимущества:

1. Декоративный внешний вид.
2. Легко использовать.
3. Можно установить в любой тип ниши.

Однако потребуется, в отличие от люков, установить дополнительно каркас, на котором будут держаться жалюзи. Чаще всего он не идет в комплекте с сантехническими рольставнями.

Есть определенные моменты и особенности, при которых целесообразнее установить рольставни:

1. Когда различные элементы (запорные клапаны, счетчики и т.д.) раскиданы по всей нише.
2. Если в нише есть электроприборы, например, нагреватели воды для их использования, ремонта, наблюдения.
3. Если нужно закрыть стояковую трубу для последующего быстрого доступа к ней, к примеру, если в ее необходимо будет заменить на новую.

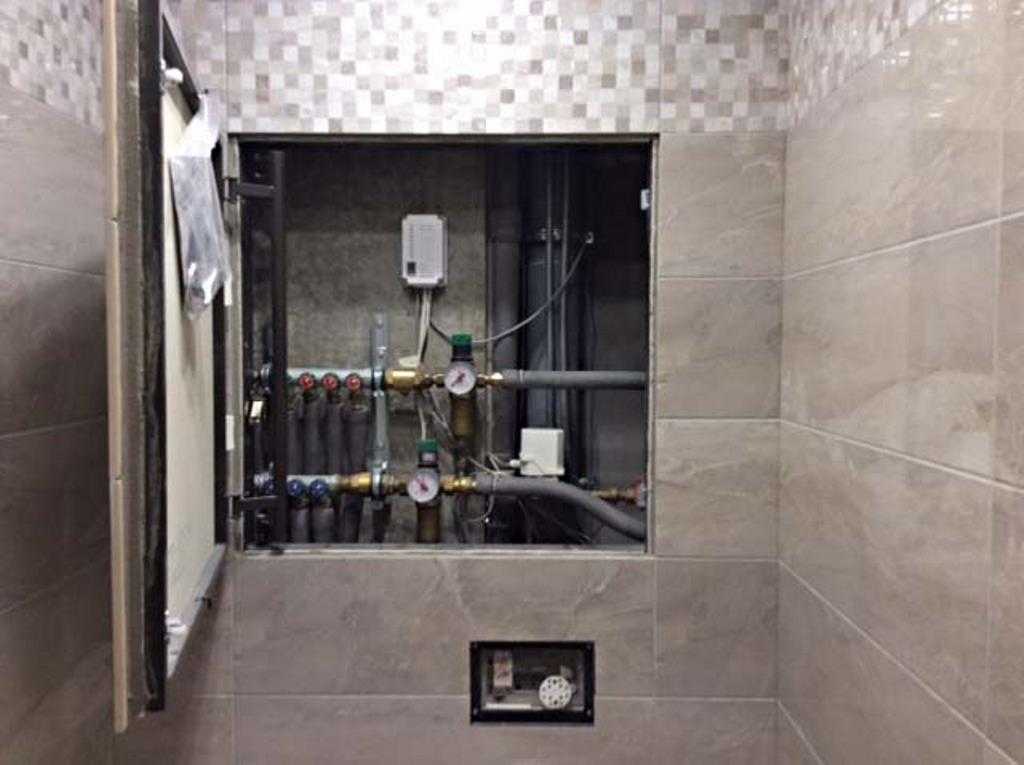

Люки-невидимки под плитку подходят для тех случаев, когда узлы расположены компактно. Такой вариант можно предусмотреть во время замены сантехники.

Особенности открытия дверцы

Положение открывания дверцы тоже играет важную роль

Важно выбрать для себя такое изделие, чтобы его дверца при открытии легко распахивалась, открывалась до конца, и при этом никого не задевала, никому не мешала. Кроме этого, открытая дверь должна обеспечивать необходимый обзор, позволяющий работать с основными техническими узлами инженерных коммуникаций

Специалисты обращают внимание на то, что удобными считаются люки, у которых дверцы открываются просто: вправо или влево. Если выбирается модель, у которой дверца открывается вертикально вверх, придется более тщательно подготавливать основу, на которую будет производиться монтаж описываемого изделия.
Где нежелательно устанавливать ревизионный люк?

• На углу стены. В этом случае открытые дверцы будут мешать выполнять необходимый объем ремонтных работ.
• Впритык к полу. В этом случае нижний край открытой двери будет постоянно царапать кафель, оставляя на нем характерные потертости.

Как выбрать ревизионный люк?

Чтобы определиться с типом конструкции и другими важными параметрами, необходимо выяснить:

• где будет установлен люк;
• тип внешнего покрытия прилегающих стен;
• как часто будет использоваться механизм;
• нет ли вблизи препятствий, которые могут мешать открыванию дверцы;
• требуется ли полный доступ к проему или хватит небольшой щели.

Самыми главными параметрами являются размеры и материал изготовления. Распространенными считаются ревизионные сантехнические люки, которые находят применение не только в жилых домах, но и на производстве. Они изготавливаются из алюминия или стали и имеют распашной механизм открывания. Устанавливается такой люк в проеме в том месте, где проходят водопроводные и канализационные трубы.

Размер ревизионного люка

Фирмы-производители выпускают дверцы стандартных габаритов. Самыми распространенными являются следующие размеры:

• 100х100;
• 150х150;
• 150х200;
• 200х300;
• 250х400;
• 400х500;
• 400х600.

Все параметры указаны в миллиметрах. Дверцы ревизионные могут быть изготовлены под заказ, если требуется конструкция с нестандартной формой: круглой или овальной. Размеры необходимо выбирать таким образом, чтобы обеспечить свободный и беспрепятственный доступ в случае необходимости. По возможности, если есть место для установки, лучше иметь небольшой запас по габаритам.

При выборе стоит учитывать параметры плитки. Она должна покрывать люк полностью и состоять из цельных элементов

Если на внешней стороне дверцы будет выложено покрытие из кусочков, место расположения люка будет привлекать к себе внимание. Когда люк устанавливается в узком месте, стоит подобрать такой механизм, чтобы он не мешал полностью распахивать дверцу и обеспечивал полный доступ к коммуникациям

Из чего сделан ревизионный люк?

Для изготовления используются следующие материалы:

• алюминий;
• пластик;
• сталь;
• полимеры;
• дерево.

Самыми распространенными являются конструкции из различных видов металлов и ревизионный пластиковый люк. Они отличаются доступной ценой, могут быть установлены в любом помещении и подходят для отделки плиткой. Материал изготовления зависит еще и от места расположения. Напольные люки производятся из стали, а потолочные – из пластика и полимеров.

Металлические конструкции отличается еще и материалом изготовления петель. Алюминиевые имеют больше возможностей для регулировки и медленнее изнашиваются. Стальные петли способны выдерживать нагрузку до 590 кг на дверцу люка в открытом положении. Технологии литья и сборки помогают изготовить из алюминия детали с никелево-цинковым покрытием, которое снижает трение.

Виды ревизионных люков

Распашные

Створка устройства такой конструкции при открывании подаётся всей площадью по направлению от стены, а затем распахивается на петлях. В большинстве случаев в таких конструкциях для фиксации дверцы используются присоски или магниты, но встречаются изделия и с магнитно-нажимным, поворотным или пружинным механизмом. Распашные люки монтируются в вертикальных основаниях, за которыми имеется достаточно места для размещения системы петель. Установка устройств такого типа проще монтажа люков других видов, поэтому возможна своими руками. Кроме того, приобретение изделия этой конструкции не требует значительных расходов.

Распашной ревизионный люк

Сдвижные

Особенностью конструкции является использование трехфазных петель, обеспечивающих движение створки сначала плашмя в сторону пользователя, а затем в сторону – параллельно стене, напоминая траекторию движения двери шкафа-купе. В сдвижных люках для фиксации створки обычно используются присоски, но могут быть использованы и роликовые или магнитные замки. Применение петель с компактной траекторией движения створки, позволяет размещать эти люки в стенах за мебелью или бытовой техникой. Стоимость такой конструкции выше, но в популярности применения она не уступает изделиям распашного типа.

Сдвижной ревизионный люк

Люк — «невидимка» нажимного действия

Открывание-закрывание створки таких устройств производится механизмом пружинного типа, который срабатывает при нажатии на дверцу. Замок пружинного типа обеспечивает наиболее плотную фиксацию створки после закрытия.

Нажимной ревизионный люк

Потайные люки нажимного действия наиболее популярны, так как, в отличие от створок с присосками, одинаково хорошо действуют и на гладких поверхностях, и на основаниях, облицованных мозаикой или рифлёным кафелем. Ревизионными люками нажимного действия можно оборудовать любые измерительные приборы и вспомогательные механизмы, открытое расположение которых вредит эстетичности отделки помещения.

Ревизионные люки скрытого монтажа

Разновидности люков

Невидимые люки подразделяют на разные категории. По виду выдвижного элемента они могут быть:

• Нажимные.
• Распашные.
• Раздвижные.

Раздвижные люки являются самым популярным видом конструкций скрытого вида. Их ставят в помещениях с ограниченной площадью, а наружную часть отделывают мозаикой, плиткой и керамогранитом. Применяют ее для сокрытия элементов коммуникации, а еще она открывается при помощи легкого нажатия дверцы и ее распахивания в другую сторону.

Сдвижной люк работает на рамном механизме, причем для его изготовления применяют металл, который может выдерживать высокие нагрузки. Поверхность обрабатывают антикоррозионным средством.

Для него характерно фронтальное открывание дверцы, но можно устроить все так, чтобы она распахивалась в другую сторону. Сдвижной люк оснащен нажимным открыванием. Скрытый ревизионный люк под плитку оснащен нажимом, что позволяет открывать конструкцию обычным нажатием на поверхностью его устанавливают в стену, как вертикальный каркас.

Раздвижные люди могут быть:

• Открываются при помощи ручки на присоске.
• Оснащены кликовой ручкой, которая открывается нажатием на поверхность.

Преимущества монтажа люка своими руками

Люк для ревизии можно собрать своими руками или приобрести конструкцию в готовом виде. Поставить люк своими руками вполне возможно, но самое главное, чтобы вы со всей ответственностью подошли к выполнению задачи. Покупка такого люка – удовольствие недешевое, а самостоятельно можно изготовить конструкцию, которая внешне и функционально не будет отличаться от готовой. Монтаж скрытого люка решает такие проблемы:

• Выбрать систему затвора на свое усмотрение.
• Использовать не просто для сокрытия коммуникаций, но и решения иных задач.
• Разместить люк в любом части комнаты (на поду, стене и потолке).
• Изготовить конструкцию, которая подойдет под тот или иной вид помещения.
• Корректировать габариты и размещение люка, в зависимости от личных предпочтений.

Самостоятельная установка ревизионного сантехнического люка – процесс несложный, но если вы не уверены в своих силах, то стоит проконсультироваться со специалистом.
