Диммер для светодиодных ламп

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

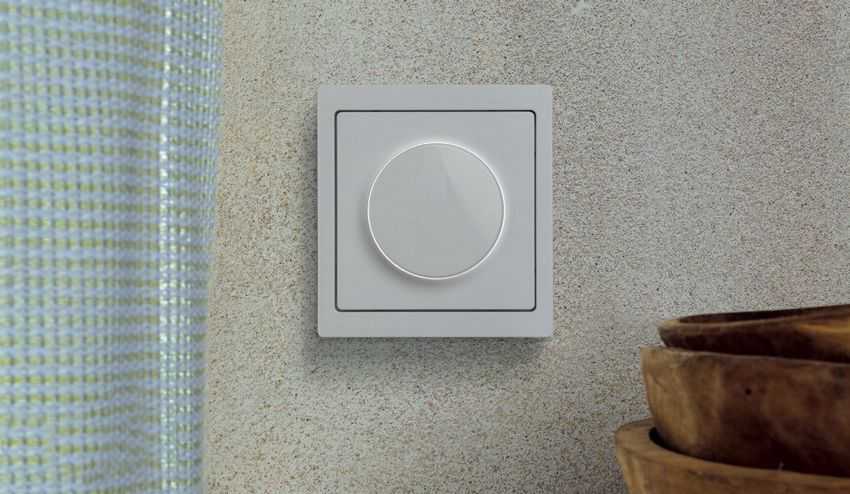

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

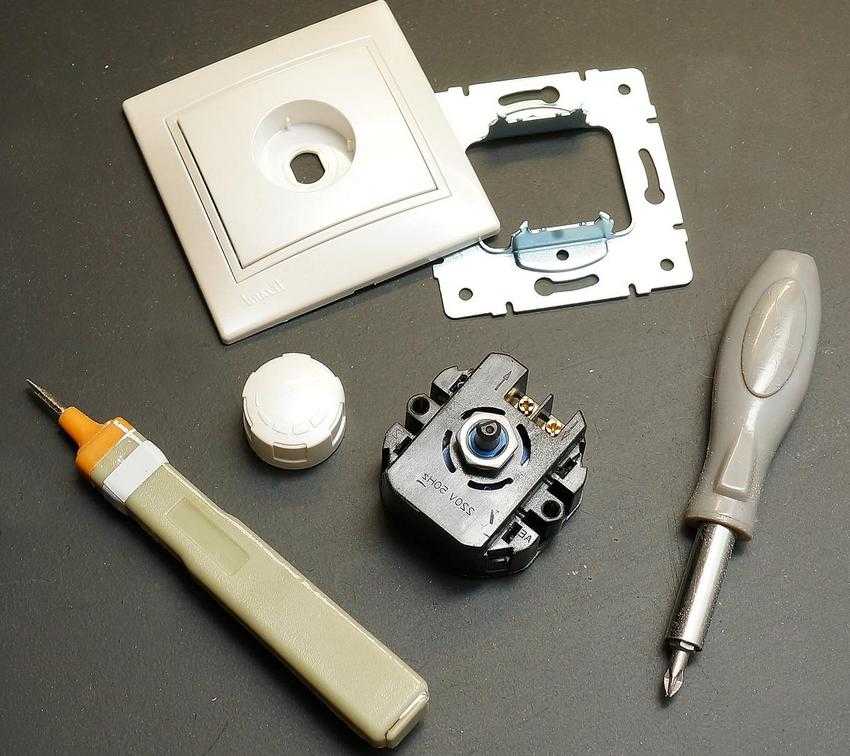

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Как подобрать диммер для светодиодных ламп ?

Удивительно, но большинство светодиодных ламп несовместимы с традиционными диммерными переключателями. Это означает, что вам, возможно, придется заменить такие переключатели на поддерживающие светодиодные лампы. Видите ли, диммеры для светодиодных ламп работают, уменьшая количество энергии, которая направляется на лампочку, тем самым экономя ваше электричество. Однако светодиоды уже являются энергосберегающими, поэтому на самом деле нет необходимости использовать совместно с ними диммеры, поскольку ограничение мощности ни коим разом не улучшает показатели потребляемой электроэнергии.

Поэтому приведем ниже список диммеров для светодиодных ламп и самих ламп, которые гарантированно будут стабильно работать.

Диммеры для светодиодных ламп

В зависимости от того, для каких источников света применяются светорегуляторы, они классифицируются на:

• диммер-управление для ламп накаливания;
• диммеры для светодиодов;
• светорегуляторы для светодиодных ламп 220В;
• диммеры для энергосберегающих ламп (люминесцентных).

По сравнению с лампами накаливания светодиодные обладают значительными преимуществами

Следует отметить, что в отличие от светодиодных лент и конструкций, полупроводниковые лампы могут подключаться к бытовой сети 220В без использования преобразователей напряжения. Мощность их составляет до 40Вт. При замене обычных ламп накаливания на светодиодные источники света, необходимо ознакомиться с техническими характеристиками последних: напряжение, мощность, цветовая температура, тип цоколя, срок эксплуатации. Все эти данные имеются на упаковке изделия.

Светодиодные лампы оснащены цоколем, адаптированным под стандартный ламповый патрон. Они выпускаются с цоколями типа Е, MR и G (штырьковый). Наличие резьбовых цоколей диммируемых светодиодных ламп Е14, Е27, делает их удобным для подключения к бытовой системе освещения 220В и позволяет использовать для них стандартные светорегуляторы.

Не все устройства управления совместимы со светодиодными лампами. Чтобы покупатель мог понять, возможна ли регулировка яркости свечения приобретаемой продукции, производители наносят на упаковку и в паспорт светодиодной лампы указание о такой возможности. Это может быть либо соответствующая надпись, либо условное обозначение.

Диммер для светодиодных ламп в интерьере

Купив диммированную светодиодную лампу, можно сэкономить на приобретении специального светорегулятора. Для ламп, в устройство которых не заложена функция диммирования, используют диммеры для светодиодных светильников, работающие по принципу широтно-полюсной модуляции (ШИМ), которые отличаются довольно высокой стоимостью.

Изготовление диммера своими руками

Изготовить светорегулятор самостоятельно можно любому, кто причисляет себя к радиолюбителям и обладает хоть небольшими навыками в этом деле. Так как схема диммера для светодиодных ламп очень простая, разобраться с устройством не составит большого труда, при условии, что у вас есть паяльник и электронные компоненты. Радиодетали можно купить по отдельности или приобрести готовый комплект-конструктор для сборки.

Для изготовления прибора своими руками понадобятся следующие детали и инструменты:

• медная проволока;
• симистор (триак);
• конденсаторы – 2шт;
• динистор;

Изготовление диммера для светодиодных ламп под силу даже начинающему радиолюбителю

• постоянный и переменный резисторы;
• паяльник, припой.

Электронные компоненты располагают на печатной плате и с помощью провода соединяют их между собой, используя пайку. При соединении радиодеталей руководствуются схемой светорегулятора. Работа собранной схемы будет заключаться в том, что на неполярный конденсатор будет подаваться переменный ток резистора. А конденсатор, заряжаясь, будет передавать питание лампе.

После того как самодельное устройству будет собрано, его необходимо протестировать. Для этого можно использовать ламповый патрон с лампой. Нужно подсоединить устройство к патрону с помощью проводов и подключить к сети. Так как в цепи присутствует напряжение, опасное для жизни, все места соединений следует тщательно изолировать. Кроме того, нельзя прикасаться к оголенным участкам печатной платы, где находятся проводники.

Диммеры не только управляют световым потоком, но и способствуют энергосбережению и более длительной эксплуатации светодиодных ламп

Если все собрано верно, и все радиодетали исправны, светорегулятор будет работать: при повороте управляющего элемента устройства в одну сторону – лампочка загорится ярче, а при повороте в обратную – интенсивность свечения уменьшится, вплоть до выключения.

Диммеры с успехом используются дизайнерами для светового оформления интерьеров. Ведь экспериментируя с освещением, можно придавать помещению различные оттенки: от приглушенного и таинственного до яркого и бодрящего. С помощью светорегуляторов можно задавать удобные сценарии освещенности и изменять привычную обстановку, получая совершенно неожиданные эффекты.

https://youtube.com/watch?v=K4PmWH6O_AM

Зачем он нужен?

Диммер для LED-ламп применяют везде, где нужно отрегулировать яркость освещения. Это устройство позволяет создавать комфортную и уютную обстановку, приспосабливающуюся под потребности и настроение пользователя.

Все светодиодные источники освещения разделяют на две большие группы:

• самостоятельные устройства – лампы;
• LED-ленты.

Сегодня практически любая LED-лампа на 220 В является диммируемой. Это лампы с цоколями Е, MR, G. Их вкручивают в обычный патрон и через регулятор управляют яркостью. Для LED-лент используют устройства с ШИМ (широтно-импульсная модуляция).

Примеры использования диммера:

• уменьшение светового потока в спальне перед сном;
• в дизайнерских интерьерах, где требуется разнообразие световой картины;
• перевод освещения в дежурный режим – для сокращения расхода электроэнергии;
• получение световых эффектов во время концертов и прочих мероприятий, в том числе для домашних торжеств – свет приглушают во время танцев или романтического ужина.

В настоящее время в тренде подсвечивание отдельных зон. В комнате организовывают подсветку, которая регулируется с помощью диммера и освещает определённый предмет или участок – например, картину или большую вазу.

Что такое диммер

Диммер – русская адаптация английского термина, прочно вошедшая в лексикон профессиональных электриков и постепенно распространившаяся на название устройств регулирующих мощность светодиодных ламп. Не все покупатели и потребители светодиодных ламп знакомы с устройством и функциональными возможностями этого прибора, поэтому, купив в магазине дорогостоящую светодиодную лампу и установив ее в осветительный прибор, покупатели недоумевают: раньше они могли без проблем увеличить или уменьшить яркость свечения, а с новой лампочкой такая возможность не реализуется. Бывают ситуации, когда лампочка вообще не светит или работает с перебоями. Это свидетельствует о том, что потребитель приобрел лампу, не адаптированную для работы с диммером, или в ней использована упрощенная схема управления, которой грешат дешевые светодиодные лампы китайского производства.

Принцип работы диммера

Регуляторы яркости свечения светодиодной лампочки работают по схожему принципу. В отличие от регуляторов для ламп накаливания они не изменяют мощность прибора, а изменяют ширину импульса тока, подаваемого на светодиод. Такой диммер работает по принципу «отсекания» поступающей на лампу амплитуды напряжения.

Следует помнить о том, что в лампе, яркость свечения которой пытаются регулировать диммером должен быть установлен соответствующий драйвер. Такие лампы имеют на упаковке специальное обозначение. Схема питающего светодиоды драйвера является более сложной. Она должна обеспечивать сглаживание прерывистой амплитуды тока, подаваемого через диммер. Обычная светодиодная лампа при попытке регулировать ее яркость будет мигать.

Стоят диммируемые лампы дороже и их практически невозможно встретить среди дешевой китайской продукции.

Плюсы использования светодиодного диммера

Помимо удобства для пользователя, имеющего возможность изменять световой поток, исходящий из осветительного прибора, не прибегая к использованию альтернативных источников освещения,  можно среди положительных его качеств отметить:

• некоторую экономию, связанную с оплатой за использованную электроэнергию. хотя, светодиодные лампочки и так являются сверхэкономичными. 2-5 ватт, которые удастся сэкономить установив совсем недешевый регулятор, окупятся очень нескоро;
• отсутствие выделения тепла;
• возможность не только регулировать мощность светового потока, но менять цветовую температуру, так как в условиях изменения режима работы светодиоды будут излучать на различных режимах различные длины волн;
• продвинутые модели диммеров для светодиодных ламп оснащаются пультами дистанционного управления, позволяющими регулировать уровень освещенности, включать и выключать свет в помещении не подходя к выключателю.

Особенности управления яркостью свечения светодиодной лампы

Драйверы не всех светодиодных ламп поддерживают функцию диммирования. Произвольно менять интенсивность свечения с помощью обычного светорегулятора можно только у приборов с пометкой dimmable (диммируемая) либо специальным логотипом на упаковке.

В качественных диммированных светодиодных лампах, яркостью которых можно управлять, установлены драйверы с функцией ШИМ (широтно-импульсного модулирования). Они поддерживают регулировку яркости в пределах от 0-5 % до 95-100 %. Принцип работы таких драйверов состоит в изменении ширины импульса сигнала при постоянной его частоте и амплитуде.

Чтобы понять эту схему, представим подключенный к двигателю маховик. Если его включить на целый час, он раскрутится до предельной скорости, которая постепенно начнет снижаться только после выключения двигателя. А что произойдет, если включать двигатель через каждые 10 минут? Очевидно, что маховик не сможет выйти на максимальную скорость. Причем, чем больше будут интервалы простоя двигателя, тем медленнее станет вращаться маховик. Но скорость можно снизить и другим способом: оставить момент включения неизменным, а менять лишь время работы двигателя. То есть, регулируя период и длительность включения двигателя, можно управлять маховиком.

ШИМ работает по схожему принципу. Но включать-выключать ток в цепи приходится с очень большой частотой, так как светодиод не имеет такой же инерции, как маховик, и после выключения сразу гаснет.

Виды диммеров для светодиодных ламп

На рынке есть возможность приобрести регуляторы для светодиодных диммируемых ламп с различными техническими характеристиками. В отличие от обычных выключателей, в устройстве диммера предусмотрена сложная схема, от качества которой зависит его работоспособность и долговечность.

Более дорогие модели. Качественные модели недешевы, но в их устройстве используются универсальные схемы без предохранителей. Такие светорегуляторы проще подключать: не надо разбираться, где фаза, а где ноль. Это особенно актуально в тех случаях, когда проводку сделали неграмотно, поэтому легко перепутать полярность подключения.

Некоторые модели качественных выключателей оснащаются не только вращающейся ручкой-регулятором, но и маленькой клавишей, с помощью которой можно включать и выключать свет при настроенной яркости. Есть также диммеры с большим переключателем. Они работают так: длительное нажатие при включенной клавише меняет яркость освещения до заранее настроенного на ШИМ-контроллере минимального или максимального значения. Чтобы остановиться на выбранной интенсивности свечения лампы, надо снять руку с клавиши. Такие модели удобны тем, что при включении лампы яркость света останется такой же, какой была до выключения.

Простые дешевые диммеры. Китайские диммеры устроены проще, поэтому они значительно дешевле. Но ненадежны, поскольку у таких моделей нет предохранителей, и они начинают «плавиться» уже при нагрузке, составляющей всего 2/3 от номинальной. При выборе диммера нежелательно экономить, так как стремление сберечь несколько сотен рублей может обернуться новыми затратами

Экономят ли диммеры электроэнергию

Еще одним мифом является экономия электроэнергии при использовании регуляторов яркости. В первую очередь это касается ламп накаливания.

Большинство пользователей до сих пор считает, что если оставить в светильнике обычные лампочки накаливания и выкрутить диммер на 50%, то и за свет вы заплатите в 2 раза меньше. Это не совсем так.

Чтобы снизить яркость лампы накаливания в 2 раза, нужно понизить напряжение примерно на 80%. При этом сила тока уменьшится незначительно, из-за нелинейного сопротивления нити накала.

Фактическая потребляемая мощность светильника в этом случае будет 75-80% от изначальной. Света вы получите в 2 раза меньше, а сэкономите всего лишь жалкие 20%.

Поэтому единственно реальная экономия достигается не димммированием, а заменой простых ламп на светодиодные.

Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.

Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.

А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.

Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.

Производители светодиодных ламп с диммером

Среди популярных производителей можно выделить компанию Uniel, которая выпускает светодиодные лампы и диммеры. Изделия характеризуются индексом CRI 80. Яркость регулируется в пределах 10-100%. Входное напряжение изделия состоит в диапазоне 40-250В. Лампы светодиодные имеют матовую колбу. Срок эксплуатации изделия составляет 30 тыс. часов.

Выбирая диммимрованные лампы стоит отдавать предпочтение проверенным производителям, например компании Uniel

Лампы представлены в двух сериях: Palazzo Dimmable и Cristal Dimmable. Модели первой серии имеют корпус уникальной формы, оснащенный четырьмя вентиляционными каналами. Изделия с цоколем е14, е27, gu10, gu 5.3 характеризуются мощностью 5-7 Вт, интенсивностью светового потока 500-600 лм. Используются для светильников точечного и рефлекторного света. Могут иметь форму шара или свечи.

Модели второй серии представлены светодиодными диммируемыми лампами е14, купить которые можно за 320 руб. Корпус выполнен из алюминиевого сплава. Светодиоды располагаются на металлических лепестках в колбе, создавая широкий угол светопередачи до 360 град.

Компания Philips выпускает широкий ассортимент изделий с разным исполнением цоколя и формой корпуса. Особой популярностью пользуются диммированные лампы gx 53, применяемые в ванных комнатах в качестве точечной подсветки.

Ассортимент диммируеммых ламп компании Philips представлен различным исполнением цоколя и формой корпуса

Изделия изготавливаются по специальной филаментной технологии. Внутри корпуса образуются светодиодные нити, напоминающие светящуюся спираль. Благодаря функции Dim Tone при уменьшении яркости освещение помещения становится более теплым. Конструкция цоколя имеет скрытую систему вентиляции, благодаря чему увеличивается срок эксплуатации изделия до 40 тыс. часов. Цена светодиодной диммированной лампы находится в пределах 220-410 руб.

Светодиодные диммируемые лампы Gauss

Компания изготавливает широкий ассортиментный ряд осветительного оборудования, в том числе и диммируемые светодиодные лампы. Изделия характеризуются входным рабочим напряжением 185-265В и индексом цветопередачи, равным 90.

Модели представлены в двух цветовых температурах: 2700 и 4100 К. Время работы ламп достигает 35 тыс. часов. Производитель выпускает такие типы ламп:

• филаментные изделия в виде шара или свечи, мощностью 5Вт, с величиной светового потока 420-450 лм;
• софитные диммируемые светодиодные лампы gu 5.3 220V и gu10 с величиной светового потока 500-530 лм;
• консольные изделия с цоколем g9 мощностью 3 Вт со значением светового потока 280-300 лм.

Компания Gauss выпускает широкий ассортиментный ряд осветительного оборудования

Отдельно можно выделить дополнительную функцию в виде шагового диммирования светодиодных ламп. Изделия характеризуются специфическим принципом работы. В составе конструкции уже присутствует встроенный в цоколь элемент, благодаря которому регулируется яркость. Лампа может работать от сети со стандартным напряжением 180-240 В.

Купить диммируемую светодиодную лампу е27 можно за 250 руб. Их выпускают в форме свечи или шара мощностью 7-70 Вт в двух цветовых значениях 2700 и 4100 К. Гарантийный срок службы лампы составляет 3 года.

Изготовление и применение светодиодных диммируемых ламп стремительно набирает обороты. Еще недавно осветительные светодиодные устройства не могли использоваться со светорегуляторами. Проблема была решена после внедрения диммера в конструкцию осветительного элемента. Важным условием для длительной работы устройства является соответствие рекомендуемым параметрам. Поэтому, прежде чем купить диммируемую светодиодную лампу е14 или е27 следует подробно изучить характеристики изделия.

Можно ли сделать диммер самому

Если вы хоть немного разбираетесь в электронике и умеете работать паяльником, то самостоятельное изготовление диммера не станет для вас проблемой. Ниже мы приведем несколько схем с кратким описанием их работы, которые помогут понять общий принцип создания таких устройств

Наиболее показательна схема на базе классического мультивибратора, в которой скважность импульсов регулируется переменным резистором R3. Транзисторы VT4–5 – это ключи, которые, по команде мультивибратора периодически подключают светодиодную ленту к источнику питания, то есть осуществляют модуляцию. Изменяя скважность импульсов мультивибратора меняют яркость свечения ленты, при этом ее цвет всегда остается одинаковым

Изменяя скважность импульсов мультивибратора меняют яркость свечения ленты, при этом ее цвет всегда остается одинаковым. Еще одна схема для светодиодных ламп, работающих от напряжения 10–40 вольт, собрана на базе микросхемы К561ЛН2, которая представляет собой 6 инверторных элементов

В качестве генератора – классический мультивибратор из двух инверторов, затем усилитель из четырех инверторов и ключ – мощный полевой транзистор с рассеиваемой мощностью 200 ватт. Такой диммер можно использовать со светодиодными лампами мощностью 40–100 ватт. Если же полевой транзистор установить на радиатор, то можно подключать лампы мощностью до 120–160 ватт. Установка более мощного транзистора позволит подключать и более мощные лампы

Еще одна схема для светодиодных ламп, работающих от напряжения 10–40 вольт, собрана на базе микросхемы К561ЛН2, которая представляет собой 6 инверторных элементов. В качестве генератора – классический мультивибратор из двух инверторов, затем усилитель из четырех инверторов и ключ – мощный полевой транзистор с рассеиваемой мощностью 200 ватт. Такой диммер можно использовать со светодиодными лампами мощностью 40–100 ватт. Если же полевой транзистор установить на радиатор, то можно подключать лампы мощностью до 120–160 ватт. Установка более мощного транзистора позволит подключать и более мощные лампы.

Хороший многофункциональный диммер можно сделать на базе недорогого микрокомпьютера Arduino. Такой диммер сможет не только регулировать яркость светодиодной лампы вслед за поворотом ручки потенциометра, но и станет основой для целой системы, учитывающей многие факторы. К примеру, сможет самостоятельно включать и выключать свет, а также регулировать яркость, в зависимости от времени суток и появления людей. Для создания такой системы потребуется:

• микрокомпьютер Arduino;
• датчик освещения;
• датчик движения;
• ключ на мощных полевых транзисторах.

Для изготовления такого диммера потребуется хорошее знание электроники и программирования, зато вы получите надежное и многофункциональное устройство, по своим возможностям не уступающее аналогичным приборам от Legrand или Gira, но во много раз дешевле.

ТОП лучших вариантов

На рынке представлено немало разновидностей светорегуляторов, предназначенных для подключения светодиодных лент и ламп.

Хорошо зарекомендовала себя продукция компании Arlight. Высоким качеством отличается модель VT-S74-30A. Этот аппарат подходит для светодиодных светильников и лент на 12 В и 24 В. Этот диммер наиболее часто используется в производственных помещениях. Регулируется он ручкой с плавным ходом. На корпусе присутствует простая графическая маркировка. Зажимы диммера изготовлены из особого сплава, способного выдерживать нагрузку до 30 А. На корпусе прибора присутствуют 3 монтажных отверстия, что облегчает процесс установки светорегулятора на плоской поверхности.

Также качественным устройством от компании Arlight является модель 023375 LN-RF6B-Sens Black, которая подходит даже для многоцветных лент с RGB. Это устройство помогает управлять степенью насыщенности оттенков. Диммер имеет 10 различных режимов. Особое строение обеспечивает плавное переключение без мерцания. Прибор заключен в металлический корпус, защищающий его от перегрева и механического повреждения. Аппарат может выдерживать нагрузку до 576 Вт.

Немало положительных отзывов получила модель ULC-R22-DIM от компании Uniel. Этот прибор оснащен дистанционным управлением. Кроме того, в нем реализована функция памяти, которая позволяет сохранять все ранее установленные настройки устройства, даже если произошло внезапное отключение электроэнергии. Детали прибора изготовлены из особых сплавов, поэтому он может проработать не менее 50 тыс. часов. Сенсорное кольцо имеет диапазон регулировки яркости от 0 до 100%. Этот аппарат подходит для светодиодных ламп как на 12 В, так и на 24 В.

Высоким качеством отличается модель 021098 SP-2839DIM от компании Arlihgt. Этот прибор оснащен дистанционным управлением. В комплекте с диммером идет пульт, которым можно настраивать уровни яркости. К этому устройству подключаются сразу несколько лент. Он подходит для ламп 12 В и 24 В.

Много положительных отзывов получили светорегуляторы Legrand. Особенно часто используются приборы, относящиеся к модельным рядам:

1. Elika.
2. Valena Life.
3. Valena.

Данные приборы отличаются наличием поворотно-нажимного типа управления. Они могут монтироваться в стену или накладываться на нее.

Кроме того, высоким качеством отличается продукция компании Shneider Electric.

К хорошо зарекомендовавшим себя приборам относятся:

1. Sedna.
2. Odace.
3. Unica Quadro.

Эти модели оснащены поворотно-нажимным механизмом. Они поддерживают возможность управления с 2 точек.

7. Схемы подключения в зависимости от количества и типа ленты

После того, как мы рассмотрели все возможные разновидности диммеров и подобрали наиболее подходящий, необходимо разобраться, как правильно выполнить монтаж этого элемента. Схемы в каждом конкретном случае могут быть разными в зависимости от типа ленты и ее длины. Мы приведем пример типичных схем, с разным количеством лент.

• Самая простая схема будет при подключении диммера к одноцветной ленте. В этом случае он подключается после блока питания пред самой лентой. Если мощность диммера была подобрана неправильно, то есть недостаточной, в схему можно дополнительно включить усилитель. Суммарная мощность отрезков ленты не должна превышать значения мощности ни блока питания, ни диммера.
• Подсчитав, какой мощности линия у вас получится, можно, используя несколько усилителей, подключить два отрезка ленты, как показано на схеме.
• Чтобы иметь возможность одновременно регулировать яркость четырех монохромных лент, необходимо дополнительно использовать RGB-усилитель.
• Для регулировки яркости RGB или RGBW ленты и каждого ее цвета в отдельности, только диммера недостаточно. Потребуется дополнить схему контроллером, подходящему к типу ленты, и аналогичным усилителем.
