Токарные работы по дереву: как работать на станке начинающим

Что можно изготовить?

Опытный мастер с помощью токарного станка может изготовить огромное количество предметов, начиная от простых реек и заканчивая изысканными предметами мебели.

Салатницы

В зависимости от размера заготовки можно сделать более глубокие салатницы или плоские. Работа в любом случае требует терпения и фиксации заготовки на одном конце.

Коробочки

Эти изделия требуют большего мастерства от токаря. Но в результате можно получить настоящее произведение искусства.

Ножки для мебели

Здесь фантазия мастера безгранична

Комбинируя разные декоративные моменты, можно сделать поистине изящные ножки, которые будут привлекать всеобщее внимание и восхищение

Игрушки

Куклы, медведи, и, конечно, матрешки – это все в руках опытного токаря может получиться из простой деревянной болванки.

Кубки

Деревянный кубок подойдет в награду победителю и украсит полку любого серванта. Дополнительно можно выжечь памятную надпись.

Вазы

Деревянные вазы, выполненные на токарном станке, отличаются разнообразием форм и украшений. В них цветы всегда смотрятся на порядок красивее, а атмосфера ближе к натуральной.

Методика работы для начинающих

Неопытные мастера допускают несколько основных ошибок при работе на токарном станке по дереву

При этом важно, что каждый метод работы имеет свои нюансы и опытный специалист их знает

При креплении между двумя центрами

Это один из наиболее популярных методов работы на токарном станке. Он заключается в вытачивании детали, которая закреплена между передней и задней бабкой. Так можно изготовить различные изделия даже большого размера. Это оптимальный метод для начинающих мастеров.

Обтачивание до цилиндрической формы

Для этой работы понадобится полукруглый резец с ровной режущей кромкой для выравнивания поверхности детали. Начинать работу мастер должен с одного окна заготовки и продолжать постепенно без сильного нажима снимать лишний материал. При выполнении этой операции не следует торопиться, а в результате должен получиться ровный цилиндр желаемого диаметра.

Выравнивание плоским резцом

Это следующий этап работы. Токарный станок необходимо отключить, пододвинуть подручник ближе, поскольку размеры детали изменились. Полотно резца должно опираться на подручник и придерживаться одной рукой. Вторая держит ручку, а инструмент держит так, чтобы он противодействовал вращению.

Использование отрезного резца

Этот вариант применяется, если деталь надо отрезать от заготовки. Срез получается ровным и не требует дополнительной шлифовки. Перед тем, как делать срез необходимо карандашом поставить метку на детали. Тогда можно не ошибиться при отрезании.

Выполнение декоративных элементов

Для украшения мастер использует декоративные элементы. На токарном станке чаще всего делают валик и желобок. Между этими деталями делают цилиндрический пояс. При комбинации этих декоративных элементов можно вытачивать практически любые предметы из дерева, начиная от простейших карнизов и заканчивая сложными элементами мебели.

Точим дерево на станке при зажиме с одного конца

Эта методика работы требует особого подхода. Чтобы заготовка держалась используют держатели нескольких видов, а также комбинированные.

Вытачивание полостей

Перед тем, как создать полость в детали, необходимо выполнить ее черновую обработку. Для вытачивания полостей со станка снимают опорную бабку. Заготовку устанавливают в фиксатор передней бабки. Полость вытачивают при помощи полукруглого резца.

Как правильно выполнить шлифовку

Чаще всего детали, обработанные на токарном станке, дополнительной шлифовки не требуют. Но иногда шлифовка требуется. В таком случае следует снять подручник и взять полоску мелкозернистой наждачной бумаги. Оборудование нужно включить на малых оборотах.

Декорирование детали

Для завершения отделки необходимо убрать резцедержатель и снизу обработать изделие мелкой шкуркой. Поворачивать шкурку необходимо крест-накрест. Чтобы изделие красиво смотрелось, его необходимо обработать парафином или воском во время движения.

Особенности рабочего процесса

Если вы только осваиваете данный вид обработки дерева, то важно выполнять все рекомендации, которые будут изложены ниже. Инструкция по проведению работ не отличается сложностью, но, чтобы получить качественные изделия, требуется определенный опыт, поэтому самый важный фактор – практика, только она даст вам нужные навыки

Подготовка заготовки и ее крепление

Этот этап важен, так как от него зависит, насколько качественно будет проведена обработка.

Относительно него можно отметить следующее:

В первую очередь нужно найти элементы требуемого размера, что касается древесины, то для начинающих наилучшим вариантом является липа, так как она очень хорошо поддается обработке. Также неплохими решениями могут стать клен и береза, более твердые породы применять не рекомендуется;

Угольники-центроискатели – полезные приспособления для самых разных столярных работ

• Далее с помощью керна делаются углубление по центру заготовки, после чего ее размещают между патроном и задней бабкой, крепление должно быть таким, чтобы элемент без проблем можно было проворачивать рукой;
• Последний этап – подведение подручника к заготовке, элемент должен располагаться так, чтобы при вращении за него не цеплялась деталь, поэтому перед его фиксацией проверьте, свободно ли движется элемент.

Рабочий процесс

Что касается этой части работ, то в нее входят следующие операции:

Вначале с помощью рейера необходимо провести черновую обработку, лучше всего это делать примерно на 1000-1500 оборотов, чем точнее нужен результат, тем выше должны быть обороты. Рабочая часть должна опираться на подручник и слегка касаться заготовки нижней стороной, далее ручка приподнимается до тех пор, пока лезвие не врежется в поверхность и не начнет снимать хорошо скручивающуюся стружку;

• После черновой обработки нужно провести разметку заготовки с помощью карандаша, линии отмечают, просто проворачивая элемент, они будут показывать границы различных элементов и выступов и значительно упростят процесс вытачивания изделий своими руками;
• Далее производится обработка с помощью резцов нужной конфигурации, чаще всего используется косой вариант, так как с его помощью можно выводить элементы самых разных конфигураций. При этом обороты должны быть высокими, чем они больше, тем выше качество поверхности;

• С помощью все того же косого резца производится надрезка торцов, до конца это делать ни в коем случае нельзя, оставляйте небольшой участок, на котором будет держаться элемент;
• Затем опорный элемент снимается и шлифуется с помощью наждачной бумаги для дерева, работа проста: складываете наждачку вдвое и аккуратно обрабатываете поверхность на всех участках;
• При желании можно нанести пропитку или лак также прямо на месте, для этого просто приставляете кисть и проворачиваете элемент рукой;
• Последний этап – отрезка оставшихся участков надувкой, остается только снять изделие.

Этапы работы с деревом на токарном станке

Этапы работы обязательны к выполнению. Не соблюдение ТБ грозит не только поломкой самого оборудования, но и риском для специалиста.

Настройка станка

Настройка станка происходит в выключенном режиме. Токарь проверяет безопасность работы узлов, смотрит, правильно ли они закреплены. Дополнительно оборудование смазывается маслом. После попадания в узлы происходит проверка на холостом ходу. Для этого не потребуется много времени, достаточно провести 3-5 кругов, при этом наблюдать, как закреплены детали, не возникает ли шума или треска. После проверки и настройки приступают в основной работе.

Выбор и подготовка заготовки

Выбор и подготовка древесины происходит на первом этапе. Брусок подбирают оптимальной формы, без трещин, подтверждений, признаков гниения и сучков. Центры меряют при помощи обычного карандаша. Для удобства работы производят центрирование — проводят из концов диагональные линии. Разметка помогает не только найти центр.

Если заготовка имеет отличную от цилиндрической форму, то ей придают напоминающую такую

Важно, чтоб деталь была не цельной, так как необработанный кусок может давать щепки. Для придания формы понадобится рубанок — достигать оптимальных показателей точности необязательно

В случае необходимости воспользуйтесь прибором центроискателем.

Крепление заготовки

Выполнение насечек обязательно, их делают при помощи керна. Надежность проверяют путем просмотра работы задней бабки. Она должна плотно прижимать головку, не отклоняться от положения станины.

Под ручник устанавливается так, чтоб кромка выступала примерно на половину сантиметра. Крепление дополнительно проверяется включением болванки — она не должна щелкать.

Черновая обработка

Черновая обработка проводится с использованием резца, но без проверки точности. Проводится кручение рукоятки на минимальной передаче и обработка. Этот метод позволяет снять первичный слой заготовки и подготовить ее к дальнейшей работе.

Процесс работы при креплении между двумя центрами

Это востребованный метод, выполнить может новичок. Смысл состоит в том, что деталь закрепляется между бабками, обтачивать можно довольно внушительные заготовки по размерам, так как диаметр и длина практически не ограничиваются. Способ безопасный в сравнении с другими.

https://youtube.com/watch?v=AChxPQt4o20

Обтачивание до цилиндрической формы

Точить до цилиндрической формы позволяет резец с режущей кромкой полукруглого вида — ровно без нажима снимают материал с передней части. По мере движения материал убирается, а резец продвигается вперед.

Проверка размера

Проверка размера проводится после вытачивания. Главные факторы риска — сильный нажим, смещение заготовки, торопливость работы.

Выравнивание плоским резцом

Обработка плоским инструментом не затруднительна. Полотно входит в под ручник, при том одной рукой поддерживают ручку, поднимая деталь.

Глубина поддерживается на оной уровне — поднимайте инструмент на одинаковую высоту. Только в таком случае плоскость выйдет ровной, идентичной по гладкости рубанку.

Использование отрезного резца

Точеные детали определенной длины с идеальным срезом получаются при помощи отрезного резца. Проставляют пометку на заготовке, потом ставят перпендикулярно. Резец буквально вдавливается в древесину.

Выполнение декоративных элементов

Делают желобки и валики после разметки. Затем заготовку вращают, наметки проводятся карандашом в этом состоянии. Декоративные элементы выполняют плоскими резцами с косой кромкой. Сначала выполняют канавку на 3 миллиметра, а потом, наклоняя инструмент, расширяют. Форма придается постепенным вращение валика.

Желобки делают полукруглым инструментом. Его медленно перемещают по линиям, увеличивая глубину. Оканчивают процедуру косым резцом.

Вытачивание при зажиме с одного конца

Таким методов вытачивают бокалы, тарелки, шкатулки. Деталь надевается на один патрон, держателем выступает фиксатор, шпонка, шуруп, чашечный держатель.

Вытачивание полостей

Предварительно делают обточку на межцентровом креплении. Параметры наносят насечкой. Задняя бабка блокируется, фиксируется заготовка на передней части. Обработка проводится полукруглым резцом с подручником, установленным перпендикулярно. Работают только с движущейся вертикально частью, а не горизонтально.

Шлифовка изделия

Шлифовку проводят наждачной бумагой. Изделие помещают на бабку, включают минимальные обороты и подкладывают наждачку к поверхности.

Устройство токарного станка по дереву

Этот агрегат включает в себя несколько главных узлов. Каждый из них выполняет определенную функцию. Для изготовления самодельного устройства потребуется более подробно ознакомиться со структурой этих элементов.

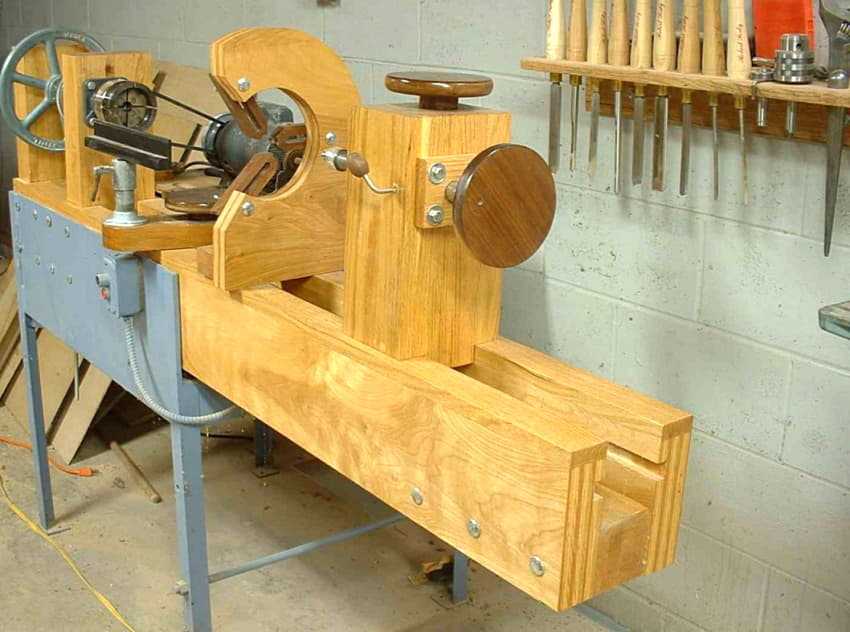

Домашний токарный станок, который изготавливается своими руками, позволит значительно сэкономить на покупке такого дорогостоящего оборудования

Станина. Основа любого станка, в том числе и деревообрабатывающего. Данный узел обеспечивает устойчивость конструкции на рабочей поверхности, а также способствует фиксации отдельных элементов станка. Благодаря станине все составляющие располагаются в нужных местах.

Важно запомнить, что стационарные устройства имеют более габаритную станину, оснащенную ножками. В свою очередь, настольные агрегаты имеют более компактную основу, что делает их мобильными

При производстве станка по дереву своими руками нужно уделить особое внимание этому узлу, так как от него зависит точность и эффективность работы конструкции в целом

Передняя бабка. Этот узел выполняет очень важную функцию: обеспечивает вращение деревянной болванки во время ее обработки. Заготовка фиксируется в патроне, расположенном в шпиндельном валу. Стоит отметить, что некоторые малогабаритные станки включают в себя переднюю бабку, которая может двигаться по направляющим основы (станины). Ее перемещение позволяет отрегулировать расположение отдельных деталей относительно друг друга.

Когда деталь подвергается обработке, переднюю бабку токарного станка надежно закрепляют. Модели, которые относятся к стационарным, нередко совмещают этот элемент со станиной, что делает его полностью неподвижным.

Схема токарного станка по дереву

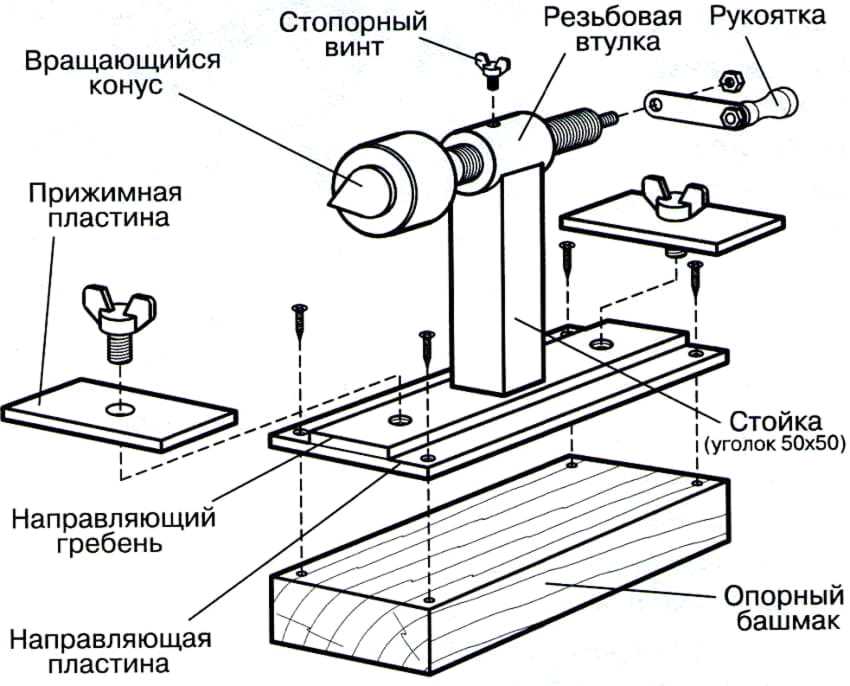

Задняя бабка. Этот узел, входящий в состав деревообрабатывающей конструкции, не является статичным. Он выполняет очень важную функцию: фиксирует в нужном положении болванку во время ее обработки. Закрепление заготовки посредством заднего узла учитывает ее прижим к патрону. Благодаря тому, что задняя бабка способна свободно перемещаться по направляющим элементам станины, обеспечивается фиксация и обработка деталей разной длины.

Обратите внимание! Задняя бабка обязательно должна располагаться на одной линии со шпиндельным валом. Суппорт

Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении

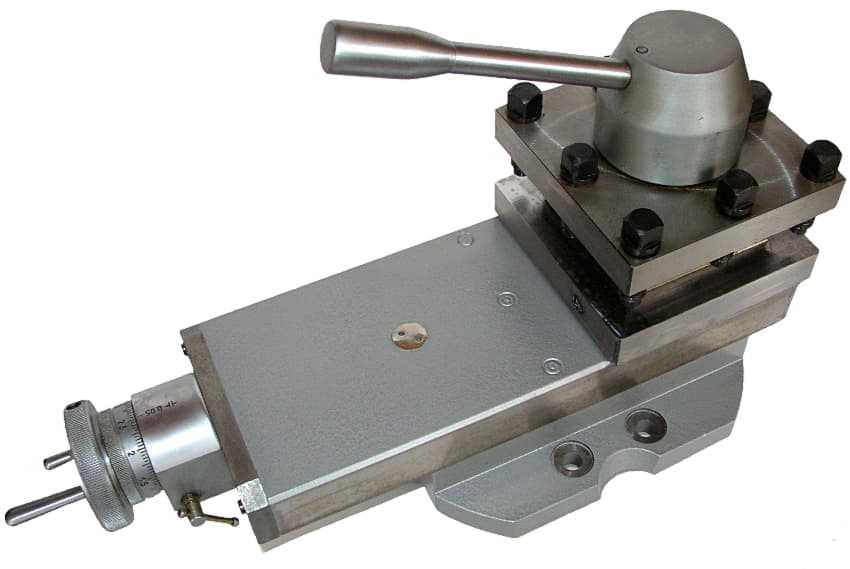

Суппорт. Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении.

Эта часть станка способна перемещаться по направляющим основы (станины). Малогабаритные настольные устройства, как правило, подразумевают использование такого элемента, как упор для резцов.

Суппорт универсального токарного станка предназначен для перемещения закрепленного резца вдоль оси шпинделя

Таким образом, как серийный, так и самодельный станок является довольно сложной конструкцией. Любой агрегат для обработки дерева включает в себя несколько взаимосвязанных между собой узлов. Перед тем как сделать токарный станок по дереву своими руками, необходимо четко понять назначение его составляющих.

Техника безопасности и меры предосторожности

При работе с токарными станками важно соблюдать безопасность – использовать защитные очки, маску или даже защитный экран. Перед работой следует удостовериться в исправности инструмента, отсутствия посторонних предметов в станке

При запуске необходимо удостовериться, что запуск аппарата не угрожает здоровью посторонних

Перед работой следует удостовериться в исправности инструмента, отсутствия посторонних предметов в станке. При запуске необходимо удостовериться, что запуск аппарата не угрожает здоровью посторонних.

Вот так просто своими руками в домашних условиях, обладая элементарными навыками и первичным инструментом, можно создавать уникальные подарки и сувениры, которые совершенно точно удивят получателя или будут радовать глаза своего создателя.

Источники

• https://PlazmoSvarka.ru/stanki-i-instrumenty/tokarnye-podelki-iz-dereva-svoimi-rukami.html
• https://vseostankah.com/tokarnyj-stanok-po-derevu/chto-mozhno-sdelat-kakie-izdeliya.html
• https://intehstroy-spb.ru/stanki/podelki-na-tokarnom-stanke-chto-mozhno-vytochit-iz-dereva.html
• https://tokar.guru/stanki-i-oborudovanie/dlya-raboty-s-derevom/tokarnye-raboty-po-derevu-osobennosti-tocheniya-na-tokarnom-stanke.html

О настройке станка

Для фиксации заготовки на «передней бабке» использую болт с 6 колючками (по кругу) и съемным центром (никаких вставок в вал более диаметра вала, никаких конусов и патронов по металлу), колючки и центр подобраны так, что позволяют сверление на 22 мм, а при увеличении нагрузки и захвате инструмента — рвут волокна (заготовка не вращается); на твердых породах при увеличении нагрузки или захвате – заготовка, вал, ремень перестают вращаться, так как площадь прикосновения ремня на двигателе меньше чем на валу и силы сорвать колючки не хватает. К тому же при торможении двигатель (у меня) накатывается на ремень и продолжает вращение в неподвижном ремне, так как находится в подвешенном состоянии и скорость двигателя на 100 об. выше скорости вала.

Для указанной нагрузки применяю электродвигатель 520 вт. 900 об. вес 10кг., при максимальном диаметре точения 360 мм. На 2 скорости в 800 об. вал можно остановить ладонью руки.

Теперь, когда станок настроен, и ты уверен, что ты сильней станка – продолжим успокаиваться.

Разновидности станков для обработки дерева

Модификации инструмента:

Универсальный. Используется для обдирки заготовок, нарезки, заточки, шлифовки, сверления, нанесения резьбы.

Токарно-винтовой станок. Предназначен для обработки конусовидных заготовок, нанесения резьбы.

• Токарно-фрезерный инструмент. Разработан для создания пазов в деревянных изделиях, их обработки.
• Настольная установка. Включает многие функции обычного станка, но обладает меньшими размерами, мощностью. Подходит для ознакомления с ремеслом, приобретения первоначальных навыков.
• . Предполагает автоматическую работу без вмешательства человека.

Для обработки древесины допустимо использовать металлорежущий станок. Предварительно следует убрать масляные подтеки, чтобы к ним не прилипали опилки, закрыть все щели, отверстия, ведущие к мотору (если таковые имеются).

Техника безопасности

Основные правила:

Приступать к выполнению работ можно только в защитной спецодежде.

• Нельзя подходить к инструменту с распущенными длинными волосами, висящими украшениями.
• Перед включением агрегата необходимо проверять заземление.
• Эксплуатация механизма возможна только после проверки состояния оборудования, тестирования холостого хода.
• Нужно надежно фиксировать заготовку для избежания ее срыва.
• Технология точения древесины на токарном станке не подразумевает силовых воздействий на деталь. Все движения должны быть плавными, осуществляться только на полном ходу вала.
• Нельзя передавать предметы через работающий станок.
• Нельзя прикасаться к работающим механизмам.

Некоторые правила по безопасной работе

Кроме вышесказанного, опасность для работающего за токарным станком также вызывает значительное расстояние между скобой подручника и поверхностью детали, его расположение ниже оси вращения болванки, неравномерный или слишком сильный нажим на деталь инструментом.

Все подобные отступления от правил работы могут привести к вылету обрабатываемой заготовки из станка, перегибу инструмента под деталь или к его поломке.

Точить на оборудовании всегда рекомендуется в защитных очках, чтобы обезопасить глаза от стружки, которая обязательно образовывается во время выполнения подобной работы.

Виды оборудования для токарной обработки

В советское время существовала разветвленная сеть профессиональных училищ, в которых молодые люди после школы могли освоить профессию токаря совершенно бесплатно. Обучающая программа включала теоретическую часть практическую работу на учебном станке в стенах училища и производственную практику. Одним из самых важных элементов теоретической подготовки наряду с изучением свойств металла было обучение владению инструментом. Без понимания того для чего нужен каждый вид резца, как он устанавливается в станке и под каким углом происходит обработка профессиональный токарь никак обойтись не сможет. Сейчас каталоги токарных резцов и фрез — это многотомные справочники и пособия для токаря огромного формата. Разнообразие оснастки, разработанной для любых тонкостей операций металлообработке сравнимо с классификацией видов в биологии. Основные инструменты, без которых точно не обойдется ни одно производство и можно проводить большинство операций — это резцы:

• проходные, служат для обтачивания;
• расточные, позволяют точить глухие отверстия;
• отрезные, для нарезки;
• резьбовые нужны для нарезания резьбы на заготовках;
• фасонные;
• прорезные;
• галтельные.

Виды токарных резцов

Обучение работе на токарном станке включает подготовку к работе со всеми видами этих резцов. И для каждого инструмента необходима точная спецификация фиксации инструмента. Угла заточки, угла под которым резец подходит к детали, скорости подачи. При этом все параметры будут меняться со сменой материала. Даже у стали в зависимости от наличия различных присадок процесс обработки настраивается отдельно.

Станки, которые можно сейчас встретить у производителей очень сильно различаются по ряду параметров:

• по габаритам: от настольных станков в домашнюю мастерскую, до промышленных машин в десятки тонн для обработки деталей гидроэлектростанций;
• по способу управления: ручные, с ЧПУ, полностью автоматические комплексы;
• по обрабатываемым материалам: для дерева, металла, твердых пластиков.

Первые опыты начинающего токаря начинаются с изучения токарного станка, общих принципов работы и самых простых операций по нарезке деталей. Дальше с ростом навыков, работы со станком и теоретической подготовки можно переходить к новым работам, например, по нарезке резьбы или проточке.

Виды токарных работ

Но прогресс в умениях дело далеко не быстрое, придется привыкнуть к мысли о долгом кропотливом обучении. В профессиональных училищах срок подготовки занимает 3 года плюс производственная практика, которая совершенно по-другому преподносит теоретические знания.

Отделка заготовки

Данный метод используется для обработки элементов цилиндрической формы разнообразной длины, зафиксированной между центрами задней и передней бабок. Соответственно, вы имеете возможность изготовить любые детали: от стоек перил и ножек стола до крохотных шахматных фигурок. В особенности у искусных мастеров получается изготовление и обтачивание бильярдных киев.

Первый этап работы состоит в определении расположения оси заготовки из дерева, чтобы зажать ее между центром задней бабки и поводковым центром.

Второй этап заключается в том, чтобы изготовить заготовку (из обрезки полена или бруска дерева квадратного сечения). Это может производиться в режиме 1000−1500 оборотов в минуту. В этом случае стружка должна сниматься справа налево посредством желобчатой вогнутой широкой стамески для предварительной обработки рейера. Если заготовка длинноватая, то черновая обработка осуществляется в несколько шагов; подручник при этом придвигается к детали по мере ее отделки, не меняя положения по высоте.

При точении деталей бывают инструменты различной формы для обработки фасонной поверхности:

• крючок,
• полукруглый резец,
• плоская стамеска,
• скошенная стамеска (или в народе — косяк),
• желобчатая стамеска и др.

В зависимости от разновидности применяемого инструмента и стадии рабочего процесса необходимо время от времени приближать подручник к заготовке. По окончании процесса, когда деталь будет уже готова, осуществляется финальная отделка:

• полирование,
• тонирование,
• шлифование,
• вощение и проч.

Последние штрихи происходят, когда подручник уже снят.
