Люкарна: её назначение, альтернатива мансардному окну

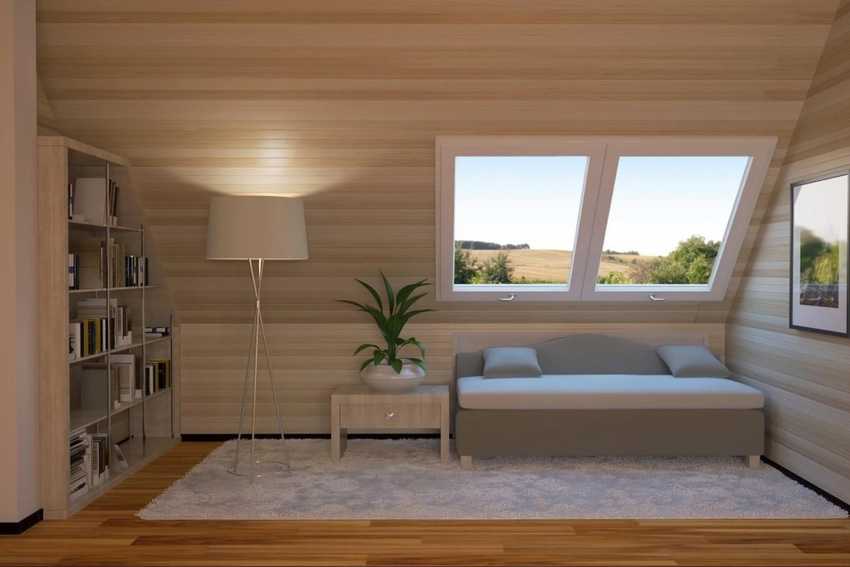

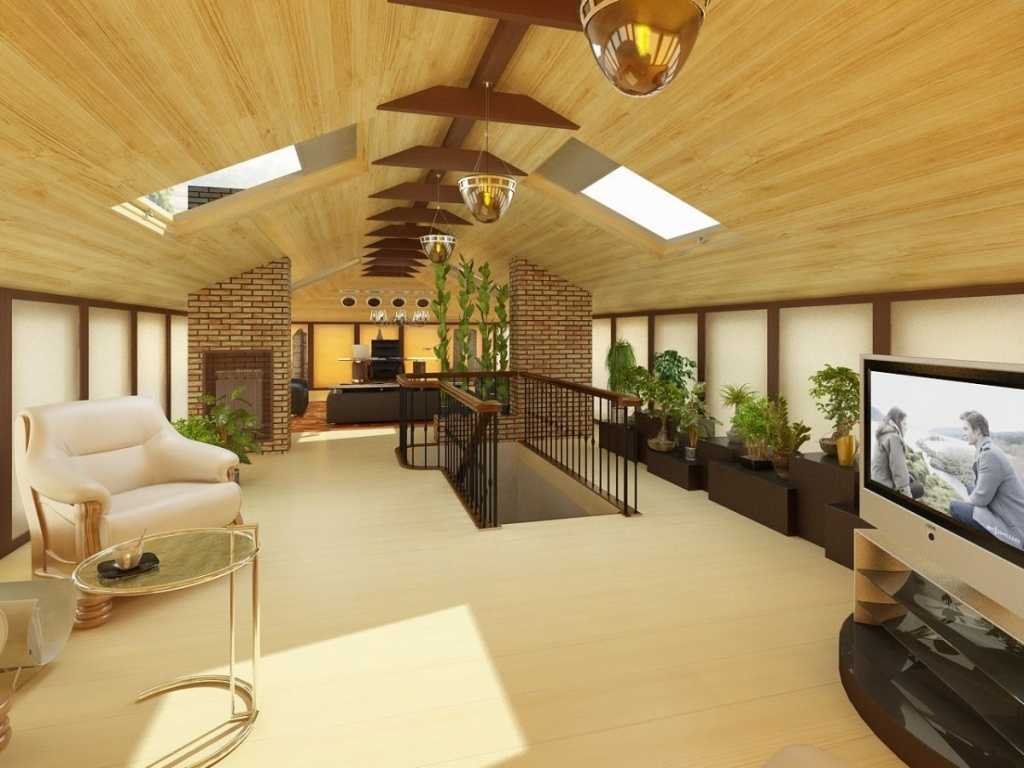

Мансардное окно от особенностей конструкции до оптимальных параметров

Под мансардным окном имеется в виду конструкция, установленная на крыше под тем же углом, что и скат. Монтируя мансардное окно, не придется переделывать или демонтировать крышу. Реставрируя чердак, большинство архитекторов выбирают именно такой вариант организации естественного равномерного освещения.

Каким оно будет – напрямую зависит от угла наклона крыши. Самый ощутимый недостаток конструкции – попадание вовнутрь помещения большого количества прямых солнечных лучей. Так что без жалюзи плиссе или маркизетов не обойтись.

Другие ощутимые недостатки данного варианта – на них очень быстро оседает грязь, а значит повседневный уход должен быть регулярным. Монтировать их необходимо так, чтобы не повредить теплоизоляцию кровли. Если вы планируете утеплить мансардный оконный проем: действуйте очень аккуратно. Возникшие ошибки возможно повлекут за собой образование мостиков холода.

Как уже говорилось, особенность мансардных окон – расположение под углом. На практике это означает, что в комнату проникает больше дневного света. Их поверхность может быть меньше, чем у стандартных пвх-профилей. Рекомендуемые параметры:

•  Размеры – 1/8-1/10 от площади пола в помещении.
•  Нахождение нижнего края – на расстоянии 90 – 110 см. от пола.
•  Нахождение верхнего края – на расстоянии 185-200 см. над полом.
•  Запомните: чем меньше угол наклона крыше – тем выше должен быть оконный проем! Возможно размещение двух мансардных окон рядом.  Это позволит хорошо осветить мансарду.

Устройство и конструкция люкарны в чертежах

Конструкция небольшой люкарны, размещенной между двумя соседними стропилами

1. коньковый брус основ ной крыши дома

2. стропила крыши люкарны сечением 6 х 18 см (нарожники)

3. стропила основной крыши

4. распорные доски сечением 6 х 18 см обеспечивают жесткость

5. мауэрлат

6. стойки сечением 8 х 10 см, образующие каркас боковых стен люкарны

7. деревянная балка (перемычка над окном)

Ссылка по теме: Выход на крышу своими руками – семь разных способов

Большая люкарна с двухскатной крышей

1. коньковый брус сечением 6 х 10 см крыши люкарны

2. стропила сечением 6 х 10 см крыши люкарны

3. прогон сечением 8х 12 см над стойками стен люкарны

4. Лобовые балки. Когда ширина люкарны не превышает тройного шага стропил, вырезают два стропила, попадающих в место расположения люкарны. Укороченные стропила перехватываются двумя лобовыми балками сечением 15 х 18 см

5. сдвоенные стропила, на которые опирается конструкция люкарны. Сдвоенные стропила обладают большей несущей способностью, чем одинарные

6. стропила основной крыши

7. стоики сечением 12×12 см конструкции каркаса боковых стен люкарны

8. деревянная балка (перемычка над окном)

Большая люкарна с односкатной крышей

1. коньковый брус крыши дома, на который опираются верхние концы ее стропил

2. прогон лежень, уложенный на кладку (или перекрытие). На него опираются стойки каркаса боковых стен люкарны

3. мауэрлат сечением 14×14 см; он крепится к аттиковой стене. Под него необходимо проложить гидроизоляцию из двух слоев рубероида или толстой изоляционной пленки

4. стропила основной крыши

5. стоики. У люкарны с шириной, не превышающей тройного шага стропил, боковые каркасные стены не передают нагрузку на конструкции крыши, они могут опираться непосредственно на перекрытие или стены, кладка которых выполнена на высоту аттиковых стен. Конструкция каркаса стен состоит из стоек сечением 10 х 14 см. Между ними и стропилами крыши должен быть зазор размером около 1 см

6. стропила крыши люкарны

7. деревянная балка (перемычка над окном)

Способ укладки полос кровельной пленки

Полосы пленки укладываются горизонтально, как и в остальной части крыши. Кладут их от нижней части по направлению к коньку. Края полос накладывают один на другой с нахлестом от 10 до 20 см.

1. Конек, не накрытый пленкой. В двухскатных крышах возле коньков устраивают отверстия для выхода воздуха из вентиляционных зазоров в скатах. Отверстия нельзя закрывать пленкой, поэтому изоляция должна заканчиваться на расстоянии 5 см от конька

2. нижняя полоса пленки, загнутая на карнизный свес

3. дополнительная полоса пленки шириной не менее 30 см, обеспечивающая герметичность стыка кровельного ската со скатами крыши люкарны. Полосы пленки, защищающие скаты крыш, должны накрывать эту полосу

4. пленка, загнутая на боковую стену люкарны; размер ее загиба-15-20 см

5. край пленки основной кровли загнут на стену люкарны на высоту 15-20 см

6. пленка на стенах люкарны выполняет функцию ветроизоляции

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Подготовка к установке мансардных окон

Перед установкой мансардных окон в конструкцию мансарды стоит ознакомиться с их видами и возможностями тех или иных моделей. Основное требование к конструкциям – прочность и надежность, а также полная герметичность в закрытом виде – окно не должно пропускать дождевую воду и влагу.

Возможности мансард огромны – это дополнительные комнаты, где размещают не только спальни или гардеробные, но также и кухни, и даже санитарные узлы. Обеспечить уличное освещение, зимой – нагрев от солнечных лучей помогают окна. Уютно и практично оформленные мансардные помещения обычно становятся любимыми местами для отдыха у всех жильцов дома, поскольку особую атмосферу мансарды – высоты и легкости – ни с чем сравнить невозможно. Популярность мансардных окон понятна и обоснована, поскольку именно оконные конструкции дают экономию на освещении дома, одновременно придавая жилищу эксклюзивный облик, оригинальность и обаяние.

Важна ориентация мансардных окон, в соответствии с районом и климатом местности. Южные окна дадут больше солнца, северо-западное направление позволит спрятать помещение от летнего зноя, не создавая недостаток освещения. Мансарда и ее окна должны быть выдержаны в точных пропорциях, сочетаться гармонично. Все параметры и габарит каждого окна должны органично объединяться в общую архитектурно выдержанную композицию здания. Дому с мансардой несложно придать уникальность и сделать его дизайнерской находкой, в немалой степени благодаря мансардным окнам и их разнообразию.

Популярные виды окон для мансарды: плюсы и минусы

Для освещения чердака можно выбрать одно из стандартных решений или их комбинацию: фасадные окна в торцевых стенах здания, мансардные окна, люкарны и зенитные фонари. Для упрощения задачи пользователям при выборе мансардных окон преимущества и недостатки выделены знаками «+» и «-» соответственно.

Фасадные окна в торцевых стенах здания

+ Дешевые и широко доступны. + Простота установки. + Уменьшают угрозу утечки тепла. + Обеспечивают хороший вид наружу. + Можно повесить шторы, портьеры или обычные жалюзи и роллеты, + Подоконник, размещённый под ними на стандартной высоте 85-90 см над полом, позволяет установить под окном, например, стол или столешницу. + Легко моются. – Не освещают пространство в глубину. – Уменьшают возможность использования корпусной мебели.

Люкарна (слуховое окно)

+ Изменяет и вносит разнообразие в архитектуру здания. – Это самый дорогой и самый сложный способ освещения чердака. – Требует значительное изменение фермы крыши. – Не очень эффективны в качестве источника света, поскольку освещают только ближайшую к окну область.

Если необходимо обеспечить лучшее освещение мансарды, окна должны быть расширены, что параллельно повышает функциональность комнаты (увеличивает область, в которой можно свободно стоять под скосом), но требуют увеличения спектра модификаций оконной конструкции.

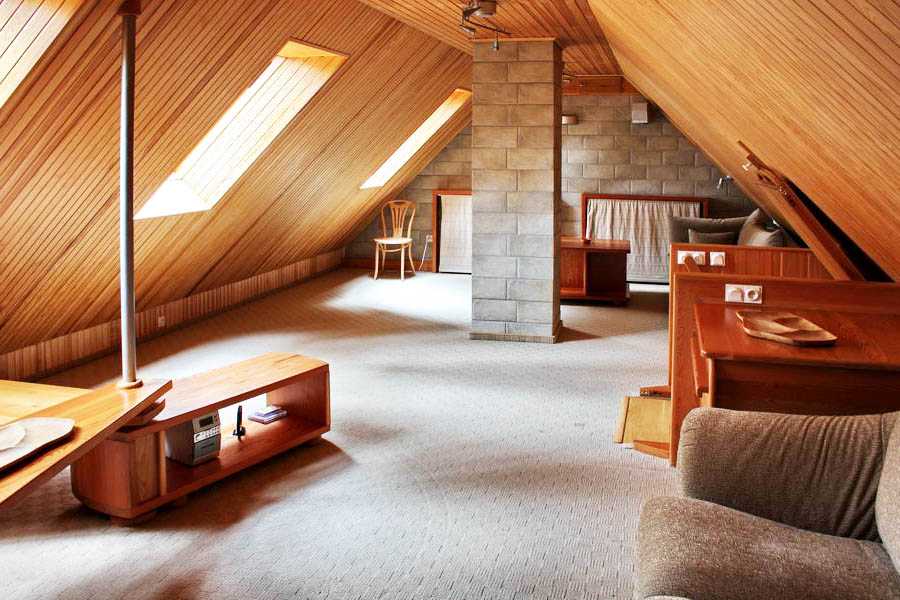

Мансардные окна

+ Гораздо менее трудоёмкий монтаж, чем в случае люкарны. + Хорошо освещают комнату, когда угол наклона крыши является большой (превышает 50º) или расположены очень высоко, например, под коньком. – Одностворчатое окно шириной 80 см не обеспечивает в достаточной степени дополнительное освещение, поэтому в больших помещениях должны быть установлены комбинации из 2 или 3 окон.

Лучше всего, если мансардное окно находится на том же уровне, что и традиционные окна, то есть 1-1,2 м от пола: это обеспечивает хорошее освещение и позволяет монтировать стандартный радиатор под окном. Конечно, если проект дома не позволяет выполнить это условие, мансардные окна могут быть размещены выше, но тогда их придется открывать и закрывать (если это единственное окно в помещении) с помощью специальных устройств контролируемых вручную или электроприводом. Если мансардные окна размещаются высоко, например, под коньком, чтобы открыть их, необходимо оборудовать их специальными стержнями.

Даже в одностворчатых мансардных окнах для защиты от солнца могут пригодиться такие аксессуары, как внутренние роллеты (стандартные, для полного затемнения, плиссированные) или жалюзи, маркизы и роллеты, установленные на внешней стороне. Естественно, это влечёт увеличение затрат на оконные аксессуары, но с другой стороны позволяет расширить возможности дизайна интерьера.

Зенитные фонари

+ Идеально подходят для освещения небольших помещений, таких как ванные комнаты, гардеробные комнаты и коридоры, где открывать окна не обязательно. + Современные зенитные фонари диаметром всего лишь 25-35 см по эффективности освещения с успехом могут заменить мансардные окна. + Благодаря эластичному туннелю, сделанному из материала, который отражает свет, он может быть установлен в плоских кровлях толщиной до 2 м. – Являются весьма дорогостоящими.

Мансардные окна – луч света в тёмном царстве чердака

Типы оконных проёмов

Форма оконного проема фасадного окна определяется желанием заказчика (либо проектировщика) с обязательным учетом возможностей конструкции кровли. Наиболее распространены следующие геометрические формы окон в люкарнах:

• прямоугольник, квадрат;
• треугольник;
• круг;
• овал, (так называемый «бычий глаз»);
• полукруг.

Эллиптическую или овальную формы окон люкарн и иногда называют также «лягушачьим ртом» и «бычьим глазом». Обычно такие люкарны монтируют на кровли с покрытием из керамики, черепицы и других подобных материалов. Данная форма хороша тем, что предотвращает накапливание снега в течение зимы, а в другие времена года обеспечивает беспрепятственный сток воды. Овал (эллипс) легко интегрируется в базовую конструкцию кровли. Дополнительным достоинством является своеобразие внешнего вида таких окон и придание облику здания индивидуального стиля.

Есть у овальных люкарн и недостатки. Общая площадь окна получается слишком маленькой для освещения внутреннего помещения. А монтаж таких окон довольно сложен, поэтому его стоимость относительно высока.

Треугольник. Окна такой формы обычно устраивают в небольших вспомогательных помещениях, вроде кладовок, гардеробов, коридоров и санузлов. Треугольная форма для окна не слишком удобна, поскольку создает некоторые проблемы: неудобно открывать створки, трудно подобрать к такому окну шторы или жалюзи. Крупные треугольные окна применяются в люкарнах для формирования оригинального стиля интерьера мансарды и внешнего вида здания.

Иногда встречаются люкарны с проёмами в форме пятиугольника. Это возможно только на плоских кровлях со слабым наклоном. Такие люкарны имеют достаточно сложную конструкцию собственной крыши. Она должна иметь не меньше двух скатов.

Вентиляция люкарн – как ее правильно сделать

Вентиляция люкарны происходит за счет вентилируемых зазоров, и цель ее точно такая же, как и у устройства вентиляции в той же мансарде – вывод из ее конструкции влаги.

Зазор может быть как один, так и несколько. Если зазоров, например, два то первый делают между минватой и пленкой (или сплошным настилом покрытым рубероидом как упоминалось выше). Второй делается между покрытием крыши и подкровельной пленкой. Это наиболее удачное расположение – при нем один будет сушить теплоизоляционный слой, другой способствовать испарению влаги с нижней стороны.

Но если покрытие крыши сделано из плоских покрытий (битумная черепица, рубероид, листы) то зазоры под ними не оставляют. Не оставляют их и при использовании пленки с высокими характеристиками паропроницаемости (не менее 1000 г на м2 в сутки).

Рекомендуемая ширина зазора должна быть не меньше 20 миллиметров.

Если устройство крыши в люкарне двускатное, то воздух в нее будет проникать в отверстия между контррейками и стропилами и поступать вверх, выходя назад в отверстия в коньке.

Если же люкарна односкатная, то зазоры в количестве 2х штук, делают там, где заканчивается скат, то есть у самого конька крыши. При таком устройстве конструкции люкарны воздух в пространство поступает между контррейками и стропилами и пройдя по вентзазору и выйдет также у самого конька основной крыши.

А если, например поверхность крыши люкарны находится на скате крыши то балка (лобовая) может перекрыть вентиляцию. В этом случае придется делать зазор прямо под крышей.

Характеристики люкарен

В наше время мансардное окно чаще всего устанавливается либо во время реконструкции старинных зданий, либо с целью максимального использования полезной площади мансардного этажа

Во втором случае при проектировании люкарни очень важно учитывать главные функциональные задачи – возможность , дополнительного освещения и комфортного проветривания

Размер и форма слухового окна определяется в зависимости от конструктивной особенности кровли

Кроме того, еще на этапе проектирования важно определиться с местом, где будет располагаться люкарна, ведь от этого во многом зависит ее функциональность

Например, люкарни, расположенные в торцевых мансардных стенах, отличаются высоким удобством эксплуатации, однако рассматривать их как источник дополнительного освещения не имеет смысла.

Окна, расположенные вертикально, рекомендуется монтировать при очень низких крышах, когда из-за небольшого угла наклона они буквально нависают над домом. Вертикальное слуховое окно позволяет увеличить площадь и степень освещенности. Однако, конструктивные особенности этой люкарни изменяют геометрию кровли, из-за чего усложняется процесс расчистки снега и нарушается воздухообмен в помещении. Чтобы снизить эти проблемы, вместе с окном обязательно нужно монтировать водоотвод. Вертикальное окно люкарна придает зданию некой громоздкости и помпезности, поэтому чаще всего их возводят на больших загородных домах. Но слуховые окна такого плана вполне гармонично вписываются буквально в любой архитектурный стиль.

Еще одной разновидностью вертикальной люкарни являются так называемые «утопленные» мансардные окна. Их отличие от слухового окна предыдущего типа проявляется лишь в том, что само оконное полотно монтируется вглубь конструкции. «Утопленные» люкарни наиболее удобно использовать в тех случаях, когда необходимо оборудовать выход на террасу или балкон. Однако они практически не дают дополнительного освещения.

Самым популярным мансардным окном является люкарна наклонного типа. Особенность этой конструкции заключается в том, что угол наклона окна повторяет угол наклона крыши, благодаря чему освещенность мансардных помещений увеличивается в среднем на 50%. Поскольку в этом случае люкарна выступает как составная часть , она не разрушает геометрию крыши и не вносит дисгармонию в ее форму. Однако нужно учитывать, что окно в крыше практически невозможно установить самостоятельно, ведь его монтаж должен включать в себя гидроизоляцию, проведение защитных процедур, а также утепление. Кроме того, не стоит располагать слуховое окно на солнечной стороне дома, поскольку в этом случае освещенность будет слишком яркой.

Не зависимо от типов и формы, люкарна всегда является оригинальным украшением дома

Однако чрезвычайно важно, чтобы эта конструкция гармонично вписывалась в стиль и цвет кровли, создавая с ней цельный ансамбль

Когда-то люкарны, надстройки над крышей, служили только для вентиляции пространства под кровлей, но время «подготовило» для них новое предназначение. Они стали для крыши стильной и необычной декоративной деталью с множеством функциональных возможностей, к примеру, их используют для освещения жилых мансард и увеличения полезной площади. Изобретение слухового окна связывают с фамилией мастера-изобретателя, впервые установившего подобную конструкцию на крыше Московского манежа. Фамилия была у него Слухов, вот почему называются слуховыми. Это лишь одна из версий происхождения русской версии названия люкарны. Есть и такая: изначальное назначение таких проемов было проветривание, а слово «слух» когда-то соответствовало значению «продушина» и «отверстие». Люкарна на вид похожа на небольшой домик, имеющий крышу, стены и фасад из стекла, как правило, соответствующий общему стилю дома своей отделкой, архитектурными деталями и т. д. Нередко она пересекает кровлю дома на уровне конька, то есть в наивысшей ее точке.

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
• Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

Дормеры — важная часть дизайнаИсточник houzz.com

Какой производитель лучше?

Конечно же, даже широкая комплектация окна не будет отвечать высокому уровню практичности и функциональности, если элементы изначально некачественные. Поэтому, сделайте выбор подходящей конструкции из предложений хорошо зарекомендовавших себя производителей:

Velux (Велюкс). Этот производитель — крупнейший мировой лидер по изготовлению мансардных окон. Тщательно выверенные параметры конструкций, качественные материалы для заготовки всех деталей выгодно отличают мансардные окна velux. При выборе модели этого бренда вам не придется пожалеть о своем решении.

Fakro (Факро). Продукция этого бренда отличается высоким уровнем экологичности в сочетании с уникальными техническими характеристиками

Этот польский производитель уже долгое время привлекает внимание потребителей разных стран и занимает устойчиво 2 место по популярности на мировом рынке. Мансардные окна Факро — оптимальное сочетание качества и цены.

Roto (Рото)

Модели этого бренда — прекрасный пример известного немецкого качества. Использование современных технологий и материалов позволяет инженерам этой компании создать высококлассные окна с привлекательным оригинальным дизайном. Удобство и безопасность — лишь некоторые из многих преимуществ всех серий Рото.
