Критерии выбора приточного клапана
При подборе подходящего агрегата учитывают, в первую очередь, материал устройства. Их изготавливают из пластика, дерева и металла. Чтобы оконная рама выглядела гармонично, выбирать механизм нужно с оглядкой на материал окна. Для алюминиевых конструкций подойдут металлические приспособления, на окна ПВХ – пластиковые.
Подбирая подходящую модель приточного приспособления, нужно ориентироваться на технические тонкости и габариты жилплощади. В расчет нужно принять такие критерии:
- Производительность. Конкретная величина формируется исходя из проходного сечения клапана, различия давления в комнате и окружающем пространстве. Зачастую пропускная способность обозначается в технологических параметрах моделей с привязкой показателям давления.
- Шумоизоляция. Эта характеристика в пластиковых конструкциях составляет 30-35Дб. При подборе нужно отдавать предпочтение модели, которая имеет такие же показатели или оснащена глушителем. Это поможет предотвратить проникновение посторонних шумов в помещение.
- Температурный режим использования. В модели должен применяться принцип «теплового разрыва», когда между внутренней и внешней частью устройства размещена пластиковая планка-регулятор. В противном случае на клапане возникнет обледенение, так как через вентиляционное устройство выводятся водяные пары.
- Регулировка. В квартирах и домах клапан должен иметь функцию контроля воздухообмена. В процессе эксплуатации возникает необходимость менять интенсивность и приток воздуха, или перекрытия вентиляционного канала. Как закрыть вент канал, можно уточнить в инструкции по применению.
- Сложность монтажа в оконной раме. Самые простые модели – щелевые и фальцевые устройства. Их установка не сопряжена со сложностями.
- Количество людей, проживающих в комнате. Если в квартире проживает много жильцов, приток воздуха должен быть более стабильным и сильным. Для этого потребуется выбрать притяжной клапан с максимальной пропускной способностью.
Пошаговая инструкция
Для корпуса берется отрезок пластиковой трубы с сечением 100-150 мм. Больший диаметр использовать нецелесообразно ввиду риска промерзания не только воздуховода, но и стены с внутренней стороны.
Для внутреннего воздуховода, соединяющего наружный и внутренний блоки, можно использовать канализационную трубу диаметром 50-70 мм.
Пространство между трубами заполняется изоляционным материалом. На внутренний воздуховод надевается и фиксируется утеплитель.
Длина воздуховода должна быть на 3-5 мм меньше расстояния между наружным и внутренними блоками. После подгонки длины внутреннего воздуховода и фиксации на нем утеплителя он устанавливается в корпус клапана.
Наружный блок фильтров собирается в следующем порядке: в донышке заглушки делаются отверстия диаметром 10-13 мм таким образом, чтобы получилась решетка, внутрь вкладывается сетчатый элемент, затем губка и фильтр тонкой очистки.
С наружной стороны стены размечаются точки, куда будут устанавливаться дюбеля для монтажа декоративной решетки. Отверстия сверлятся с учетом диаметра дюбелей.
Сборка осуществляется в следующем порядке:
- в раструб вставляется заглушка с фильтрами и наружным клапаном;
- внутрь через корпус протягивается трос управления наружным клапаном;
- на внутренний воздуховод устанавливается утеплитель и фиксируется;
- внутренний воздуховод вставляется в корпус трубы диаметром 100 мм;
- собирается внутренний блок устройства.
Готовый пластиковый цилиндр корпуса вставляется в стену под углом 3-5 градусов, чтобы конденсат стекал наружу. После того как клапан устанавливается в отверстие в стене, он фиксируется монтажной пеной.
Внутренний блок клапана будет прикрепляться после того, как пена застынет и станет достаточно прочной, но не ранее, чем через 24 часа после установки.
Внутренний блок монтируют в последнюю очередь
Важно перед тем, как окончательно закрепить его, проверить работоспособность клапана, убедиться, что воздуховод чист и не имеет повреждений
Для чего необходим приточный клапан?
Главным инструментом микроклимата для жилплощади выступает система проветривания. Воздушные массы должны постоянно обновляться, находиться в непрерывном циркулировании. Иначе в жилище создастся нездоровая обстановка. Воздух будет тяжелым и спертым, значительно вырастет уровень влажности, может образоваться плесень и грибковые отложения.
Металлопластиковые окна выполняют шумозащитные функции, помогают предотвратить теплопотери. Но из-за особенностей своего строения, они полностью блокируют проникновение чистого воздуха в жилплощадь. Чтобы не допустить ухудшения микроклимата, производители создали лучшую вентиляционную систему, которая помогает чистым воздушным массам попадать в помещение.
Вентиляционная фурнитура евроокон состоит из нескольких элементов:
- профили с вентиляционными отверстиями;
- ограничители открывания;
- уплотнители с воздухопроницаемой прокладкой;
- шпатик, оснащенный регулирующим механизмом.
Проблема доступа воздуха может быть решена постоянным проветриванием.
Тем не менее, обозначенная методика недоскональная:
- потоки воздуха при открытии окна не поддаются регулированию, из-за чего появляются сквозняки;
- распахнутые створки ухудшают шумоизоляцию, нарушая теплообмен в помещении;
- в холода и во время осадков обеспечить проветривание будет сложнее.
Способы регулирования воздушного потока
Настройка вентиляционного отверстия встречается двух видов:
— Ручная. Для этого в некоторых моделях предусмотрен шнурок (как у жалюзи), так как обычно клапан располагается достаточно высоко. У других устройств регулировка проходит посредством движка. Как правило, крайнее левое его положение полностью открывает шторку клапана, в то время как правое – перекрывает поток воздуха. Поэтому то, как закрыть вентиляционный клапан на пластиковом окне с ручной настройкой, вопросов обычно не вызывает. Неудобство лишь в том, что самостоятельно подобрать правильный режим довольно трудно.
— Автоматическая. Этот вариант идеален, но за него придётся доплатить. Однако траты оправданы. Например, экономией тепла зимой. В отсутствии жильцов влажность в помещении снижается, и прибор уменьшает приток свежего воздуха. Работа автоматической регулировки основана на датчиках, которые замеряют либо влажность внутри и снаружи, либо давление.
Если автоматический вариант базируется на измерении давления, то система работает следующим образом. Шторка с верхним подвесом поднимается или опускается в зависимости от давящего на нее потока воздуха (ветра). Если вентиляционный клапан для пластикового окна оснащен датчиком давления, который выполнен из нейлоновых лент, то регулировка будет осуществляться увеличением или уменьшением сечения пропускного отверстия. Система проста: чем влажнее воздух в комнате, тем шире открыт клапан.
Так ли он необходим?
Неплотное прилегание частей деревянного окна порождало постоянные сквозняки. И если летом это радовало, то зимой доставляло неудобства. Старшее поколение помнит, как приходилось осенью законопачивать щели. Но при этом в жилище был идеальный микроклимат, не было спертого воздуха. По этой же причине обычные деревянные окна не потели, а пластиковые часто «плачут», что ведет к быстрому образованию плесени.
Не стоит забывать про факторы обычной жизнедеятельности:
— сушка в квартире выстиранного белья;
— дыхание человека, выделяющее углекислый газ,
— потоотделение;
— выделение пара, нагревание масел при приготовлении пищи и пр.
Эти факторы могут существенно навредить пластиковому стеклопакету. Специалисты рекомендуют проветривать помещение с такими окнами 1,5-2 часа в сутки в любое время года.
Напоследок о важности полноценного притока
В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:
- воздух помещений влажный, тяжелый;
- жильцам душно, часто открываются окна с целью проветривания;
- из кухни и санузла медленно удаляются неприятные запахи;
- газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.
Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.
Какие имеются варианты климатических клапанов для пластиковых окон
По этой причине, как пишут теперь уже дилеры дополнительных аксессуаров возникают следующие проблемы:
- Постоянно держать открытой форточку не будешь. А эффект кратковременного зимнего проветривания не позволяет в полной мере восстановить воздух помещения.
- Безусловно, при открывании форточки сразу в квартиру несутся все звуки. А мы еще добавим, что и пыль делает то же самое.
- Фурнитура безусловно от более частого использования стремительно изнашивается, а срок ее службы и так обычно вдвое меньше самого профиля.
В результате предлагается два варианта того, как климатический клапан для пластиковых окон может быть встроен в уже существующую конструкцию. Ну, и третьей альтернативой можно считать покупку уже оборудованного профиля. Итак, начнем от сложного к простому:
-
В самом общем случае понадобится профиль фрезеровать. Для этого необходимы, как минимум дрель и электрический лобзик. Смысл в том, что наплывы створки и рамы снабжаются щелями по шаблону климатического клапана. Для этого сверлятся стартовые отверстия, после чего лишнее снимается электрическим лобзиком. Готовая конструкция выглядит пригоже, благодаря наличию специальных декоративных элементов, а функционал зависит от типа климатического клапана.
- Многие заметили, что предыдущий вариант несколько долог, сложен для реализации, требует наличия под рукой специального инструмента, рабочей одежды, сноровки и умения работать. Поэтому такие марки, как Рекорд или Air Box, предлагают гораздо более простую (но и менее функциональную систему). В верхней части рамы отрезок утеплителя заменяется аналогичным, входящим в комплект поставки климатического клапана. То же делается и на створке. Оба участка располагаются друг напротив друга. Далее идут небольшие отличия в деталях. Так например, полностью автоматический климатический клапан Регион встраивается внутрь рамы, а Air Box навешивается прямо со стороны комнаты. Первый работает сам по себе, второй можно регулировать. У нас, честно говоря, возникают большие сомнения, что климатический клапан Регион может сам отслеживать и контролировать уровень относительной влажности, но именно таковы заявления дилеров. Проверить их мы предоставляем нашим читателям. Что касается Air Box, то это более прозаическая конструкция, но и она подразумевает наличие автоматического режима. В чем именно он заключается, широкой публике в рекламных материалах не сообщается.
Мы видим, что климатический клапан для пластиковых окон не только по-разному монтируется, но и обладает рядом опций. Приведем наиболее важные из них еще раз:
Наличие возможности автоматической регулировки параметров. Это могут быть температура или влажность.
Возможность регулировать скорость поступления потока уличного воздуха.
Наличие фильтров от пыли и гасителей шума
Особенно важно для жителей степных районов и мегаполисов.
Варианты климатических клапанов
Гаситель шума работает на том принципе, что внутренние каналы профиля представляют собой простейшие волноводы. И звук можно сильно ослабить, если вибрации будут затухать на поверхности специальных вставок. Понятно, что сея опция не так важна где-нибудь в лесу, но тем, кто живет на главной улице города, нужно обязательно задуматься, чтобы жаркой летней ночью не остаться без притока свежего кислорода. Фактор пыли не менее важен, но ведущую роль будет играть в условиях сильных ветров и голой почвы. Тот, кто не был в степях, едва ли поймет, о чем идет речь. Нужно видеть этот коричневые слой пыли, образующийся буквально за ночь на подоконнике, откосах и даже полах. Понятно, что климатический клапан для пластиковых окон в этом случае должен как-то препятствовать прохождению грязи внутрь не только помещения, но желательно и самого профиля.
Какой способ мы бы рекомендовали для того, чтобы обзавестись рассматриваемым классом устройств? Мы полагаем, что тот случай, когда дилер уже потрудился встроить климатический клапан притока свежего воздуха, будет наилучшим. Финские деревянные окна, к примеру, смотрятся замечательно и обладают отличной функциональностью. А именно за возможности, а не – как говорит А. Земсков – то, что профиль пластиковый, мы и покупаем ту или иную модель
Если же встраивать климатический клапан самостоятельно, то нужно смотреть на особенности, указанные выше, принять во внимание метод монтажа. К примеру, если не понравится накладной вариант установки, то аксессуар всегда можно снять
Лучшие устройства с механическим контролем
Vents ПО 400
Надежная модель, которая обеспечивает постоянный приток воздуха в жилых помещениях. Благодаря качественной конструкции изделие прослужит свыше 5 лет. Устанавливается на окна различных размеров, что позволяет произвести монтаж не только в квартире, но загородном доме или офисе. Прибор состоит из трех частей: наружный козырек, фильтр, внутренняя решетка. Регулировка осуществляется вручную.
Средняя цена – 760 рублей.
Vents ПО 400
Достоинства:
- Небольшая стоимость;
- Хорошая производительность;
- Удобное управление;
- Сборка.
Недостатки:
Airone КИВ 125/1000
Метровая конструкция предназначена для размещения внутри стен. Производительность – 50 м3 в час, что позволяет использовать изделие в производстве. С внешней стороны продукт закрывается металлической решеткой со встроенной сеткой. Контроль потока осуществляется при помощи специального регулятора, который присутствует на оголовке.
Средняя цена – 1 900 рублей.
Airone КИВ 125/1000
Достоинства:
- Высокая производительность;
- Простая установка, не требующая демонтажа окна;
- Антимоскитная сетка;
- Прочность.
Недостатки:
Air-Box Comfort
Хорошая модель, которая подойдет для установки в офисные и жилые помещения. Обеспечивает пользователя постоянным потоком свежего воздуха. Существует два варианта монтажа: с повышенной пропускной способностью или с увеличением звукоизоляционных свойств. Какой вариант выбрать – каждый решает исходя из особенностей расположения окна. Корпус изготавливается из прочного пластика, для удобства присутствует фильтр, который не позволит проникнуть пыли и пуху.
Средняя стоимость – 600 рублей.
Air-Box Comfort
Достоинства:
- Хорошая пропускная способность;
- Долговечность;
- Цена;
- Простой монтаж без фрезеровки.
Недостатки:
Рейтинг лучших приточных клапанов на 2021 год
Для ПВХ-конструкций
2-ое место: Air-Box Comfort
Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Китай |
| Ширина, мм | 44 |
| Высота, мм | 20 |
| Длина, мм | 355 |
| Вес, грамм | 75 |
| Цена, рублей | 500 |
Air-Box Comfort Преимущества:
- Монтаж не требует фрезеровки окна;
- Уверенная защита от образования грибка и плесени;
- Поддержание нормативной циркуляции воздушных масс.
Недостатки:
Необходимость замены типового уплотнителя в окне на специальный.
1-ое место: Aereco EFM 1289
Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Франция |
| Ширина, мм | 50 |
| Высота, мм | 25 |
| Длина, мм | 390 |
| Вес, грамм | 120 |
| Цена, рублей | 1200 |
Aereco EFM 1289 Преимущества:
- Демократичная цена;
- Большой угол открытия заслонки;
- Увеличенная толщина.
Недостатки:
При инсталляции потребуется дополнительная фрезеровка окна
С регулируемой подачей
2-ое место: Maico ALD 125/125 VA
Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.
Maico ALD 125/125 VA
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Германия |
| Воздухообмен, куб.м./час | От 30 до 125 |
| Воздушный фильтр | G-2 |
| Диаметр, мм | 125 |
| Глубина, мм | 500 |
| Цена, рублей | 11000 |
Преимущества:
- Хорошая комплектация набора;
- Элегантный внешний вид;
- В конструкции применены звукоизолирующие материалы.
Недостатки:
Малая обслуживаемая площадь – 30 квадратных метров
1-ое место: Вентс ПС 101
Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Украина |
| Воздухообмен, куб.м./час | 45 |
| Воздушный фильтр | G-3 |
| Диаметр, мм | 103 |
| Глубина, мм | 305 |
| Цена, рублей | 1700 |
Вентс ПС 101 Преимущества:
- Экологичный и компактный корпус;
- Улучшенный фильтр;
- Тихая работа.
Недостатки:
Изоляция в комплект не входит, приобретается отдельно
С механической вентиляцией
2-ое место: КПВ-125 (КИВ-125)
Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Класс фильтра | Ф5 |
| Габариты, мм | 400х200х100 |
| Диаметр, мм | 133 |
| Цена, рублей | 2500 |
КПВ-125 (КИВ-125) Преимущества:
- Демократичная цена;
- Сравнительно легкий процесс монтажа для специалиста;
- Отлично борется с конденсатом.
Недостатки:
Внешний вид может дисгармонировать с интерьером.
1-ое место: Vakio Kiv
Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Класс фильтра | Ф6 |
| Габариты, мм | 470х222х94 |
| Диаметр, мм | 132 |
| Цена, рублей | 4900 |
Vakio Kiv Преимущества:
- Отличное соотношение в категории «цена/качество»;
- Сверх тихий режим работы вентилятора;
- Гарантированное отсутствие сквозняков.
Недостатки:
Не обнаружено
Способы обустройства
Вентиляция через притвор
Приточная вентиляция на пластиковые окна может быть реализована несколькими способами. Самый простой, и самый очевидный – это проветривание. Во всяком случае, именно на него рассчитывает большинство покупателей ПВХ-конструкций.
Откидное открывание часто позиционируют как универсальное решение для проветривания
Справедливости ради я должен отметить, что проветривание в современных моделях окон организовано сравнительно неплохо. Во всяком случае, есть несколько конструктивных решений, которые обеспечивают воздухообмен с разной интенсивностью.
Наиболее распространенные я опишу в таблице ниже:
| Механизм | Использование для вентиляции |
| Поворотное открывание |
Собственно, самая простая методика: мы просто открываем створку и впускаем свежий воздух. Используется в основном для «залпового» проветривания, ну и летом – тогда вообще окна находятся в открытом положении постоянно. Основные неудобства связаны с безопасностью, особенно если в доме есть дети или коты. Риск захлопывания створки порывом ветра тоже существует, но его можно свести к минимуму, установив специальный ограничитель или фиксатор. |
| Откидное открывание | Возможность открывать створку «на откид» — важный плюс фурнитурных систем ПВХ-конструкций. В таком положении окно пропускает достаточно воздуха, но при этом остается вполне безопасным. |
| Щелевое проветривание | Этот вариант очень удобен для постоянного использования в теплое время года. В фурнитурный комплекс встраивается дополнительный элемент, который позволяет при повороте ручки на 450 лишь чуть-чуть приоткрывать створку, оставляя небольшую щель по периметру для постоянного доступа воздуха. |
| Ступенчатое проветривание | Вариант, объединяющий преимущества двух предыдущих. Изменяя положение оконной ручки, мы получаем возможность регулировать ширину зазора между створкой в откидном положении и рамой: от минимального до почти полностью открытого. |
У всех этих механизмов есть один ключевой недостаток: они работают, только если мы не забудем поставить окно на проветривание. А это значит, что в холодное время года мы будем практически лишены свежего воздуха, особенно ночью: кто же оставит окно в спальне приоткрытым, если и так на счету каждый градус!
Кроме того, окно, створка которого зафиксирована в полуоткрытом положении (даже если там всего лишь небольшая щель), является более уязвимым для проникновения извне. И если от насекомых нас защищает москитная сетка, то злоумышленнику справиться с запорной системой будет на порядок проще. Так что в группу риска попадают владельцы частных домов, а также квартир на первых и (парадоксально, но так и есть) последних этажах.
Створка при ступенчатом проветривании в разных положениях
В общем, недостатков хватает, так что сегодня становятся все более популярными пластиковые окна с клапаном приточной вентиляции.
Приточные клапаны
Для обеспечения притока воздуха в комнату с установленным металлопластиковым окном все чаще используются специальные устройства. Они в автоматическом или ручном режиме регулируют поступление воздуха в помещение, при этом работают практически постоянно.
Приточный стеновой клапан внутри квартиры
На рынке можно найти несколько моделей приточных клапанов:
- Стеновые – появились раньше всего, но при этом и по сей день не теряют популярности. Для установки такого клапана в стене пробуривается отверстие, которое никак не затрагивает окно. Клапан работает в одностороннем режиме, т.е. только впускает воздух. Интенсивность работы регулируется либо механической, либо электронной системой.
- Оконные механические – самые простые и самые компактные устройства. По большому счету, такой приточный клапан представляет собой створку, которая закрывает отверстие в верхней части оконной рамы. Нужен приток – отверстие открыто, не нужен – закрыто полностью или до минимального воздухопропускания.

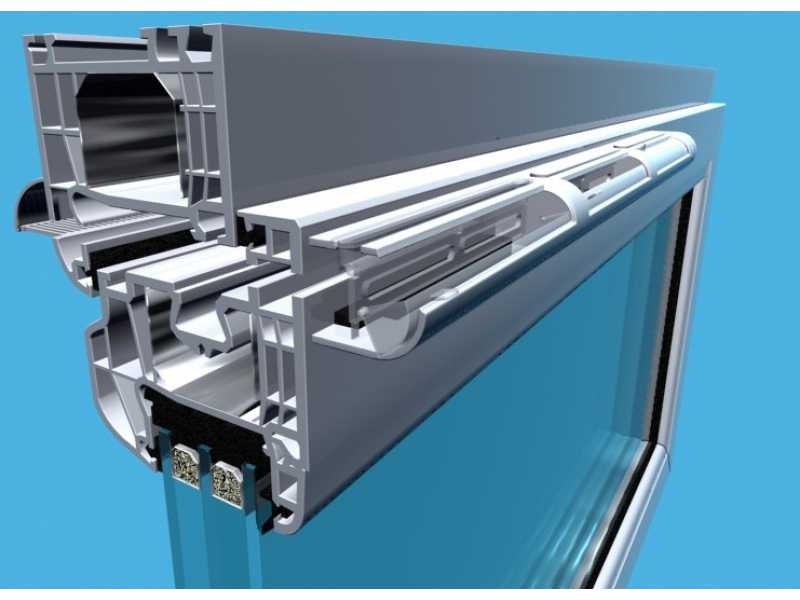

Клапан приточной вентиляции для окон пластиковых: принцип действия
- Оконные гигроскопические – самые современные, на мой взгляд, модели. Внутри такого клапана находится датчик, реагирующий на влажность: как только этот параметр поднимается выше определённого уровня, створка открывается, впуская свежий воздух. Это позволяет регулировать интенсивность воздухообмена в зависимости от уровня потребления кислорода.
Распределение тепловых потоков при циркуляции приточного воздуха
В большинстве случаев оконная вентиляционная система монтируется на верхнюю часть рамы. Это позволяет компенсировать теплопотери: холодный воздух попадает в верхнюю часть комнаты, т.е. в самое теплое место. Пока он опустится на уровень 1,5 -1,7 м, он достаточно прогреется, чтобы мы не ощущали дискомфорта.
