Фундамент из блоков фбс: как сделать своими руками, технология укладки

Основные типы

Применение блоков фбс при строительстве фундамента требует правильного выбора основного типа конструкции блоков.

По своей конструкции фундаментно – строительные блоки можно разделить на:

Сплошные. Представляют собой единую квадратную конструкцию. Для достижения ее наибольшей прочности она дополнительно армируется. Блок изготавливается из раствора бетона. Данный тип считается наиболее прочным и долговечным.
Монолиты со специальными устройствами. Представляют собой также бетонные монолитные армированные конструкции. Однако для удобства их соединения они снабжены специальными пазами. Их также рекомендуется использовать для монтажа различных коммуникационных систем.
Пустые блоки. Конструкция данных устройств подразумевает пустое пространство внутри. Такая конструкция значительно облегчает общий вес блока. Однако, этот фактор наиболее снижает его прочность. Поэтому данный тип конструкций не рекомендуется для применения при строительстве больших многоэтажных зданий.

Особенности монтажа

Укладка производится при помощи спец.техники — автокрана. Бетонная смесь должна соответствовать марке М-100. Чтобы уложить один блок, необходимо около 15 литров состава цементно-песчаного раствора.

Чтобы постоянно не прикладывать уровень при укладке каждого блока, натяните шнурок от угла до угла сооружения.

Чтобы упрочнить конструкцию, после укладки последнего ряда заливается бетонный пояс с обязательным армированием. Слой — 20-30 см, армирующее железо — 10-мм прутья.

Армопояс необходим, чтобы обезопасить строение от усадки. Некоторые мастера утверждают, что армирование не требуется, правильно уложенные блоки распределяют нагрузку. Практика показывает обратное.

Сооружение с верхним армирующим поясом

Армирующий пояс заливается с соблюдением технологических процессов. Требуется:

Установить опалубку по периметру фундаментных блоков.
Внутри опалубки укладывается армирующий слой (вяжется армирующая сетка).
Заливается бетонный раствор.

Спустя сутки, конструкция готова. Снимается опалубка. Требуется просушка армирующего слоя. На это может уйти от двух недель до месяца.

Изготовления армопояса требует сил, но просто для понимания. Можно провести работу самостоятельно. Нужно соблюдать инструкцию.

Что такое фундамент из блоков ФБС?

Конструкция основания из ФБС являет собой кладку из бетонных блоков различного размера на песчаной подушке. Между рядами и поверх них иногда устанавливается армированный ж/б пояс, но многие строители обходятся и без него. Плюс фундаментный бетон защищается стандартной для всех сооружений в земле гидроизоляцией.

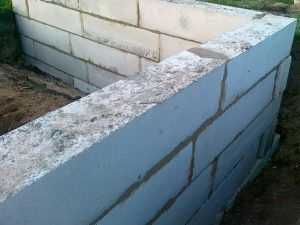

Так они выглядят

Часто ФБС называют «стеновыми», но это в корне неверно. Правильней их именовать «сплошными» либо «сплошного сечения». Фактически это железобетонные изделия блочного вида, предназначенные для возведения исключительно фундаментов и стен подвалов. Строить из них стеновые перегородки в жилых домах и иных зданиях категорически нельзя. Они слишком тяжелы для этого.

Распространенные ошибки при укладке блоков

Эта информация направлена в первую очередь новичкам, чтобы акцентировать их внимание во избежание опасных ситуаций

Ошибки	Что делать для их предотвращения
Некачественная организация песчаной подушки	Уплотнение бетонной подушки необходимо выполнять тщательно, послойно, используя речной песок и смачивая его
Образование пустот и отверстий, не предусмотренных проектом	Подобные бреши ведут к разрушению изделия. Поэтому эти щели заполняют бетоном или кирпичом, не нарушая целостность блока, а сверху нанести раствор. Но прежде всего нужно строго следовать инструкциям по возведению сооружений
Превышение угла по горизонтали более чем на 2°, а по вертикали – на 3°	Это необходимо контролировать в течение всей работы специальными маячками, шнурами и уровнями
Сооружение фундамента без учета будущих коммунальных сетей	Этот вопрос решается на стадии закупки специальных для этого блоков

Некоторые рекомендации по укладке ФБС

Не следует пренебрегать гидроизоляцией, которая будет предохранять бетон от разрушения под действием попадающей влаги. Для этой защиты используется рубероидное покрытие или тщательное битумное промазывание основания со всех сторон. Для утепления выбирается экструдированный пенополистирол или пенопласт, которые наклеивают снаружи и внутри.

Вышерассмотренная технология применяется чаще всего для мелкозаглубленного фундамента из ФБС. Если материал нужно уложить в пучинистый грунт, будет правильно делать монтаж по такой схеме:

траншею копают на 0,4 м;
на дно укладывают подушку твердого щебня и песка толщиной 0,3 м;
монтируется арматура и сверху заливается раствор высотой 0,1 м;
после застывания стяжки размещают промазанные битумом блоки;
сверху делают еще один армирующий бетонный каркас.

Иногда в целях удешевления строительства легких сооружений без подвала и при необходимых почвенных условиях допускается «прерывистое» основание. Суть его заключается в размещении ФБС на расстоянии друг от друга в 0,7 м, но не больше. Экономия материалов при этом достигает 20 %. Но данная схема годится только для одно- и двухэтажных зданий.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

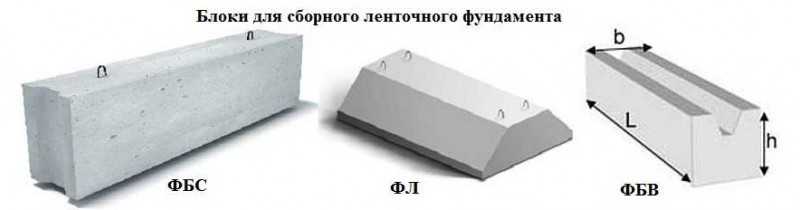

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

первая — длина (9, 12,24);
вторая (через тире или точку) — ширина (3,4,5,6);
третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

Устройство

ФБС (ГОСТ 13579-78) – это бетонные монолитные блоки, упрочненные металлической арматурой, для изготовления которых используется вибропресс. Несмотря на то, что прямое назначение этих блоков – это постройка стен и невысоких конструкций, они очень хорошо себя зарекомендовали в качестве фундаментального основания для жилого или подсобного строения. Основные недостатки в том, что цемент плохо переносит воздействие влаги, поэтому блочный, как и монолитный фундамент, редко используется во влажных районах.

Фото — принцип ленточного блочного основания

Из-за их относительно тонкой боковой грани, ФБС блоки преимущественно используются для фундамента деревянного дома, для гаража или под баню, но возможно устройство и более тяжелой конструкции. Во многом это зависит от того, в каком грунте будет производиться установка.

Фото — готовые ФБС

Габаритные размеры блоков ФБС для фундамента могут быть:

По высоте, мм: 300, 600;
По ширине, мм: 300, 400, 500 и 60;
По длине, мм: 600, 800, 900, 1200 и 2400.

Для определения этих параметров еще на этапе производства осуществляется маркировка бетонных блоков. Как расшифровывается пометка ФБС 12-4-3 т. Это значит, что длина плиты 1200 мм, ширина 400, а высота 300. Буква «Т» в конце означает, что материал выполнен из тяжелого бетона.

Фото — разметка участка

Плюсы использования материала:

Доступная стоимость;
Простота установки. Работу можно провести самостоятельно, но понадобится либо подъемная техника, либо помощники;
Быстрый демонтаж. При необходимости можно очень быстро (сравнительно с другими основаниями) разобрать малоэтажные строения;
Долговечность. У бетонных материалов отличная устойчивость к агрессивным внешним факторам, за исключением влаги;
Технические характеристики и стандарты блоков ФБС для фундамента зависят от марки бетона, из которой они отливались. Сейчас есть возможность купить для строительства блоки из тяжелого раствора (до 1800 кг/м³), такая плита выдержит вес как одноэтажного, так и двух этажного дома. Или более легкие – до 1200, они более доступные и могут использоваться для подсобных строений.

Но эти плиты имеют и определенные минусы. Во-первых, для установки нужно использовать специальное оборудование. Во-вторых, потребуется усиленная гидроизоляция основания.

Недостатки фундамента из бетонных блоков

Недостатки основания из ФБС вытекают из его «немонолитности»:

швы между блоками требуют гидроизоляции;
в регионах с холодным климатом (а где у нас не холодно?) фундамент утепляют от промерзания;
высокая стоимость, которая складывается из цены на блоки, аренды техники, стоимости материалов и подготовительных работ согласно технологии укладки ФБС;
прочность у монолитного фундамента гораздо выше, чем у сборного;
требователен к характеристикам грунта. Подходит для сухих песчаных почв. При высоком уровне грунтовых вод нужна тщательная гидроизоляция (не всегда эффективная), а на пучинистых почвах его вообще не рекомендуют к применению.

Создание плана и выбор блоков

Строительство фундамента из блоков ФБС требует привлечения какой-либо подъёмной техники, так как даже самые маленькие по размеру блоки невозможно перемещать своими силами.

Блоки ФБСЗачем использовать ФБС-блоки

Для начала нужно выбрать размер блоков. Следует иметь в виду, что чем крупнее блоки, тем прочнее готовый фундамент, так как в нём будет меньше швов (конечно, тут следует избегать максимализма). Поэтому выбираем для своей бани (или иного легкого сооружения) блоки, идеально подходящие под её предполагаемые габариты.

Таблица. Размеры блоков ФБС.

Блоки ФБС	Длина	Ширина	Высота	Вес
ФБС-9-3-6т	88	30	58	350
ФБС-9-4-6т	88	40	58	470
ФБС-9-5-6т	88	50	58	590
ФБС-9-6-6т	88	60	58	700
ФБС-12-3-6т	118	30	58	460
ФБС-12-4-3т	118	40	28	310
ФБС-12-5-3т	118	50	28	390
ФБС-12-5-6т	118	50	58	790
ФБС-12-6-3т	118	60	28	460
ФБС-12-6-6т	118	60	58	960
ФБС-24-3-6т	238	30	58	970
ФБС-24-4-6т	238	40	58	1300
ФБС-24-5-6т	238	50	58	1630
ФБС-24-6-6т	238	60	58	1960
ФБС-12-4-6т	118	40	58	640

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Можно составить план строительства фундамента на бумаге, но гораздо проще скачать специальную компьютерную программу для проектирования. С её помощью можно легко рассчитать, какое количество блоков потребуется на всё строительство.

Недостатки ФБС-блоков

Пошаговая инструкция по устройству заглубленного фундамента из ФБС

Фундамент блочный с заглублением монтируют в следующей последовательности:

Подготовка. Проведение проектных и изыскательских работ, построение чертежей, закупка материалов.
Земляные работы. Разметка территории при помощи кольев, определение углов здания, диагоналей, корректировка разметки. Откапывание траншеи или котлована с учетом ширины блоков.
Укладка песчаной подушки, трамбовка. Песок и щебень засыпают и трамбуют послойно, через каждые 10 см с использованием виброплиты или ручной трамбовки.
Организация подошвы фундамента. Укладка блоков с подпятником (плит ФЛ) или заливка монолитной ленты (для зданий больше двух этажей на неустойчивых грунтах. Выполняется с помощью установки опалубки).
Армирование ФБС в нижнем ряду. Скрепление прутьев происходит за счет вязальной проволоки. Сваривать прутья не рекомендуется. При нанесении слоя бетона следят, чтобы им была покрыта вся арматура. Армирующий пояс заливается раствором за один раз, чтобы избежать появления дополнительных швов. Бетонный раствор для этих целей лучше заказать в готовом виде, это исключит простои в работе и повысит качество материала.
Установка блоков. Производится с помощью автокрана на цементно-песчаную смесь. Сначала укладывают угловые блоки, между которыми натягивают причалочный шнур для разметки. Вертикальные швы между пазами заливают раствором, для образования монолитной конструкции. Верхние и нижние ряды перевязывают между собой. При укладке необходимо контролировать места прокладки коммуникаций. Обычно используют специальные блоки с отверстиями под трубы.
Укладка второго армирующего пояса.
Организация гидроизоляции (чаще всего – проклейка или обмазка).

Как сделать своими руками, технология

Чтобы максимально сократить затраты на возведение здания, можно сделать фундамент своими руками из ФБС блоков

Если нет опыта проведения работ такого типа, то необходимо обратить внимание на ряд моментов:

Проект дома и геологические изыскания лучше заказать в профильной организации, а не полагаться на опыт соседей или друзей.
Причалочный шнур натягивают в 2 мм от боковой поверхности угловых блоков для удобства работы.
Слой раствора в армирующем поясе должен быть не меньше 3 см.
Если в процессе перевозки от блока откололся кусок, то его все равно можно использовать в строительстве. На постель из раствора укладывают большую часть, а потом – отколотый кусок.
Пастель из раствора выкладывают лопатой или ведром, затем разравнивают кельмой.
Кирпичную кладку, которой заполняют пространство между блоками, обязательно заштукатуривают тем же раствором, который заливают в стыки блоков.
Утепление фундамента делают снаружи, чтобы избежать образования конденсата в помещении.

Соблюдение технологий и строительных норм позволяет самостоятельно организовать качественный фундамент из блоков ФБС без больших издержек. Строительство бани или сарая можно выполнить быстро, оно не отнимет много сил, при условии покупки готовых материалов и раствора.

Технология укладки блоков из керамзитобетона

Технология постройки бани из блоков

Технология строительства фундамента под баню

Технология укладки внутренних перегородок из газобетонных блоков

Зависимость выбора блочного фундамента от характеристик участка

Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.

Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.

Грунт

Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:

Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
Нескальные грунты:
- связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
- несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Тип грунта может различаться даже на соседних участках

Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.

Таблица: минимальная глубина заложения фундамента в песок и глину

	Почва	Минимальное заглубление (м)
1	Песок	0,5
2	Глина	0,7

Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.

Чтобы проверить почву, нужно поместить образец в стакан с водой

Грунтовые воды

Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.

Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента

Глубина промерзания

Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.

Водяные «линзы»

Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».

При наличии в почве «линз» используется только свайно-ленточный фундамент

Выбор фундамента

От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.

Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.

Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.
Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.

Фундаментные блоки стеновые (ФБС) | KSG

Типы фундаментных бетонных блоков:

Фундаментные стеновые блоки (ФБС).
Фундаментные пустотные блоки (ФБП).
Дырчатые унифицированные блоки (УДБ). Данные блоки являются основными элементами прямоугольного сечения, внутри которых обустраиваются проемы прямоугольной формы с шагом в 600 миллиметров (высота блоков). УДВ высокого качества производятся на заводе с открытыми и закрытыми концами, с арматурными выпусками и другими аксессуарами в соответствии со спецификацией.

Фундаментные стеновые блоки.

Традиционным отечественным строительным материалом являются фундаментные стеновые блоки или ФБС. Эти блоки успешно зарекомендовали себя в частном малоэтажном и массовом высотном строительстве домов. При наличии грамотного проекта и плана работ, материал может применяться для обустройства фундаментов из блоков, а также для возведения стен для цокольных этажей и подземных частей (подвалов) домов, пристроек, сооружений, гаражей. Иногда к ФБС также причисляются монолитные фундаментные пустотные блоки и дырчатые унифицированные блоки специальной серии.

Особенности производства ФБС.

Фундаментные блоки стеновые, купить которые можно во многих строительных магазинах по нормальной цене, производятся на предприятиях ЖБИ, руководствуясь технологией изготовления конструкций из тяжелого и сверхтяжелого бетона, а также монтажной арматуры. Использование высококачественных материалов, ориентация на продуманность технологической цепочки, а также применение специальных станков, виброформ, металлоформ и т.д., приводят к появлению на рынке большого количества профессиональных строительных материалов с низкой себестоимостью, которые можно брать в расчет при реализации проектных чертежей, касающихся возведения надежных зданий и сооружений с опалубкой и без нее.

Размеры ФБС блоков В соответствии с ГОСТ 13579 78 и соответствующими нормативами СНиП, стандартом для размеров или габаритов фундаментных стеновых блоков являются следующие параметры:

Длина – 60, 80, 90, 120 и 240 сантиметров.
Ширина – 30, 40, 50 и 60 сантиметров.
Высота – 30 и 60 сантиметров.

Маркировка блоков ФБС.

ФБС блоки имеют собственную маркировку, состоящую из цифр и букв. К примеру, если речь идет о блоке с маркировкой ФБС 24-6-6 т, то ее расшифровка означает фундаментный стеновой блок длиной 240 сантиметра и высотой/шириной по 60 сантиметров. Что касается буквы «т», то она указывает на то, что производство блока предусматривает использование бетона тяжелой марки.

Использование блоков ФБС.

Фундаментные стеновые блоки ФБС активно используются при возведении объектов со специальными техническими требованиями, с особыми техническими характеристиками. Вследствие этого, блоки для подвалов и подпорных стенок производятся из тяжелого бетона, силикатного бетона и керамзитобетона. Главным требованием, предъявляемым к использующемуся бетону, является плотность не меньше 1800 кг/м³. В отдельных случаях блоки стеновые ФБС должны подвергаться армированию с помощью специальных армированных элементов (армопояс). Такие блоки характеризуются наличием специальных транспортировочных петель для удобства перевозки. На торцах стеновых блоков присутствуют технологические пазы, куда при возведении фундамента будет закладываться раствор. Это придаст дополнительные прочностные характеристики зданию или сооружению.

Как производится укладка стеновых блоков ФБС?

Монтаж блоков ФБС 6 должен сопровождаться использованием технологии несовпадения (перевязки) вертикальных швов. Между швами при кладке должно быть предусмотрено расстояние не меньше 40 процентов от высоты бетонного блока. Если речь идет о прерывистом фундаменте на песчаной подушке, то межблочный вертикальный шов должен находится в пределах плит фундамента. Чтобы снизить количество типоразмеров фундаментных бетонных блоков по длине, в теле фундамента ленточного типа должны оставляться специальные проемы, длина которых не будет превышать 60 сантиметров. Впоследствии эти проемы, которые могут использоваться и для обустройства вводов коммуникаций и их установки, будут заполнены кирпичом или бетоном, без необходимости какого-либо демонтажа. Что касается выбора нужной формы ФБС и типа фундамента, который будет из них обустраиваться, то его изготовление производится на основании гидрогеологических и инженерно-геологических условий, характерных для строительной площадки. Кроме того, в расчет берутся конструктивные особенности и предназначение здания, а также величина нагрузки, которая передается на фундамент и ФБС.

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.
