Установка откатных ворот своими руками

Список необходимых материалов для установки ворот

Материалы, инструменты и покупные изделия, которые понадобятся, чтобы установить подвесные откатные ворота своими руками:

При производстве откатных подвесных ворот любого размера и веса допускается использование не более двух тележек на одну створку.

Металлическая труба квадратного сечения 40х40 мм и 20х20 мм для каркаса.
Профнастил, листовой металл либо сэндвич-панели, которые понадобятся для изготовления полотна.
Труба квадратного сечения 120х120х4 мм, которая нужна будет для выполнения верхней балки и опор.
Направляющая, которая имеет длину в два раза большую, чем ширина ворот (чаще всего это будет 6 м).
Комплект фурнитуры, который содержат откатные ворота.
Комплект автоматики, который понадобится для того, чтобы автоматизировать откатные ворота (процесс открывания и закрывания).
Сварочный аппарат.
Врезной замок.
Болгарка.

Устройство ворот. Подготовительный этап

На этапе подготовки нужно определиться с планом работ. Он поможет упростить весь процесс монтажа и в итоге получить качественную конструкцию, которая прослужит без нареканий несколько лет. Выглядит он следующим образом:

установка столбов – опор;
сооружение фундамента;
подготовка полотна и других частей конструкции;
монтаж.

Итак, сначала нужно установить опорные столбы. Они предназначены для обеспечения устойчивости забора. Для них можно использовать бетон, дубовые брусы или кирпичи. Бетонируются они на глубину минимум 1 метр. Выкапывается яма соответствующей глубины и шириной 0,5-0,7 метра. Далее в нее помещается столб, уровнем выравнивается и заливается бетонной смесью.

Далее делается фундамент для опорной зоны. Для этого вырывается траншея глубиной 1,5-2 м и длиной вдвое меньше проема ворот. Нарезается арматура такой же длины и несколько штук 20 см и помещается в углубление. Закладная опускается, а швеллер равняется по верхнему уровню земли. После этого яма заполняется бетоном. По технологии бетонное покрытие нужно выдержать около 4 недель.

Складывающийся воротный портал для въезда на территорию участка

Среди прочих вариантов, складывающийся воротный портал используется реже всего среди прочих вариантов. Складывающийся воротный портал представляет собой телескопическую створку, которая складывается подобно книжке. Но это не особенно удобно при маленьком дворе и узком выезде к уличной проезжей части, потому как основная часть сложенной установки окажется на территории участка.

Складные ворота: разновидности складных порталов

Как правило, основное использование таких въездных воротных конструкций осуществляется на территории предприятий и заводов. Это удобно тем, что стоимость установки значительно ниже автоматического раздвижного портала для въезда, а скорость сдвигания воротных панелей намного выше. К тому же, это прекрасный вариант для въезда на участок габаритных автомобилей, потому как складные ворота не имеют балки, мешающей в прочих разновидностях воротных порталов для выезда.

В зависимости от финансовых возможностей, выделяют автоматические и механические воротные панели.

Технология заливки фундамента

Заливка основания – это один из самых важных моментов во всем процессе. Условно все действия, связанные с проведением данных работ, можно разделить на несколько этапов:

Расчет размера траншеи. Ширина фундамента должна быть примерно полметра, глубина зависит от степени промерзания грунта, как правило, она колеблется от 1,5 до 2-2,5 метров. От края проема со стороны отката ворот следует отступить расстояние, которое равно половине ширины проезда.
Выкапывание траншеи. Яма должна соответствовать полученным размерам, на ее дно выкладывается подушка высотой 10-15 см, состоящая из гравия и песка.
Изготовление основы из арматуры. Металлические штыри можно связать между собой специальной проволокой или приварить друг к другу. Необходимо следить за тем, чтобы арматура была прочно зафиксирована. Полученный каркас нужно расположить таким образом, чтобы та часть конструкции, которая выступает, располагалась не менее чем на 10 см ниже поверхности грунта. Фундамент должен находиться вровень с землей, при помощи строительного уровня следует проверить правильное расположение конструкции, она должна быть установлена строго по горизонтали.
Изготовление бетонного раствора. Понадобится примерно 2 ведра цемента и 5-6 ведер песка. Для того чтобы фундамент лучше встал и был более прочным, в раствор можно добавить щебень в том же количестве, что и цемент. Чтобы смесь была прочной и качественной, нужно брать цемент маркой не ниже 500, а щебенку фракции 30-40. Смесь не должна быть слишком густой. После приготовления раствора можно проверить его качество, для этого можно ударить по бетонному блоку молотком, он не должен крошиться.
Заливка бетоном. Раствор необходимо залить таким образом, чтобы он закрыл не менее двух третей арматуры, это придаст сооружению прочность. Во время заливки следует внимательно следить за тем, чтобы каркас из арматуры не смещался в сторону.
Монтаж швеллеров. Элементы необходимо зафиксировать строго по вертикали и горизонтали, только после этого при помощи сварочного аппарата закрепить их на той части арматуры, которая выступает. Затем залить бетоном остальную часть основания. Заливка фундамента для откатных ворот должна производиться вместе с несущим швеллером, иначе полотно, двигаясь по пустому швеллеру, будет греметь. Затем следует приварить основной и приводной швеллера по направлению движения ворот. Следите за тем, чтобы не располагать его близко к забору, чтобы ворота беспрепятственно двигались, не задевая столбы.
Затвердевание бетона. Это займет от 7 до 14 дней в зависимости от времени года и погодных условий. По нормативам СНИП фундамент должен выстояться не менее 28 дней.

Стандартные параметры въездных ворот: общая характеристика

Разумеется, когда на участке кипят строительные работы и финишное ограждение ещё не установлено, продумывать вариант с размерами выезда менее проблематично. Сложнее будет вести монтажные работы по устройству въезда на территорию с уже установленным ограждением и непродуманно узкой дорожкой для въезда.

Стандартными принято считать параметры полотнища для въезда легковых автомобилей (длина и высота):

220 см на 160 см
240 см на 180 см.

Для грузовых машин стандартные параметры длины следует увеличить вплоть до 400 см в ширину и 200-220 см в высоту.

Стандартные ворота со встроенной калиткой

Если говорить о параметрах калитки, стандартным считается проём в 130-150 см. Этого вполне достаточно для того, чтобы не только зайти самому человеку, но и свободно пройти с большими сумками, пронести малогабаритную мебель и технику, провезти велосипед или одноместный мотоцикл.

Комплектация въездных ворот:

Створчатая рама;
Сами створки;
Несущие стойки;
Механизм для перемещения створок;
Заполнитель.

Типы заграждающих конструкций:

Откатные конструкции ворот относятся к дорогим вариантам порталов для заезда. Но за счёт своего удобства в эксплуатации высокая стоимость самих комплектующих и монтажных работ компенсируется. Сдвижное полотно откатывается на роликах, что не преграждает уличный проход. Подразделяются на автоматические и механические. На автоматическую конструкцию устанавливается специальный механизм, который позволяет управлять воротами без прямого воздействия человека.
Распашные конструкции ворот – наименее сложный и дорогой вариант. На протяжении столетий такая конструкция для въезда показывала высокую результативность и надёжность. При этом изготавливаться воротный портал может из деревянных материалов, листов профнастила, листов стали и т.д.

Большие деревянные ворота со встроенной калиткой

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
арматура 12 мм — 6 м;
электроды — 2 кг;
краска — 3 банки, кисти, заклепки;
цемент М-400 — 5 мешков;
профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

Откатные ворота своими руками – монтаж

Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.

Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.

Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

Пошаговая инструкция изготовления рамы откатных ворот:

Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.

Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения

Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.

Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине

После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.

Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.

После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.

Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.

Чем откатные ворота из профлиста лучше распашных

Если кратко, то откатные ворота:

легче автоматизировать;
надежнее фиксируются в открытом или закрытом положении;
подходят для широких въездов;
компактнее;
сложнее заблокировать снежными заносами;
прочее и надежнее;
устойчивее ко взлому.

А теперь — отдельно о каждом преимуществе.

Раздвижные ворота из металлопрофиля открываются, сдвигаясь вбок по направляющей. Поэтому их автоматизация сводится к установке сравнительно простого и очень надежного механизма с зубчатой передачей. Для сравнения, автоматика для распашных ворот ставится на обе створки, и должна быть достаточно мощной, чтобы противостоять ветровой нагрузке. Кроме того, бюджетные модели не рассчитаны на установку на стандартные для нас широкие кирпичные столбы.

Теперь насчет фиксации. В закрытом состоянии на месте откатные ворота из профиля удерживают: две роликовые каретки и верхние ролики с одной стороны, нижний и верхний улавливатель с другой. Эти элементы делаются из толстой стали 3–4 мм и привариваются сплошным швом к опорным столбам и закладной в фундаменте. В открытом положении ворота просто полностью сдвигаются за стену. Поэтому они легко выдерживают штормовые ветра и никогда не закроются в самый неподходящий момент.

Двигающаяся по направляющей створка, удерживаемая в двух точках роликовыми каретками, может быть 4, 5, 6 и более метров в ширину. А откатные ворота на рельсах способны и вовсе перекрыть проезды в несколько полос. Стандарт для распашных ворот — примерно 2 метра створка и 4 метра проезд. На укрепленные петли и усиленные опоры можно повесить створки 2,5 метра, но не более.

Из-за все того же открытия вбок, сдвижные ворота из профнастила практически не занимают места. Для их работы нужна только узкая полоска вдоль забора, что не проблема даже в условиях плотной городской застройки и засаженного растениями палисадника.

По этой же причине открытие и закрытие таких ворот сложнее заблокировать зимой. Во-первых, в зависимости от направления ветра, участок под забором и вовсе может быть свободен от снега, даже если вокруг сугробы. Во-вторых, очистка полосы в 100 мм для движения направляющей и всего проезда для открытия распашных ворот — это принципиально разная по затраченным усилиям работа.

Наконец, одно полотно на мощном каркасе выдерживает значительно большую нагрузку, чем соединенные замком и запорами отдельные створки. Откатные ворота с профлистом в принципе не могут «разболтаться» со временем, что часто случается с распашными при сильных ветрах.

Наконец, каким бы ни был запор на откатных воротах, он всегда на участке: либо створку удерживает двигатель автоматики, либо специальный замок с ригелем в форме крюка, который спрятан за опорным столбом. Конечно, любой замок можно взломать, но в случае с откатными воротами сделать это сложнее.

Принцип действия и схема откатных ворот

Принцип действия раздвижных ворот очень простой. Створка передвигается на нескольких тележках с роликами, которые установлены на надежно забетонированном основании. Верхние ролики для откатных ворот предназначены для защиты изделия от перекосов и падения.

Для того чтобы снять большую нагрузку с роликов при закрытии створок, на направляющей монтируется специальный концевой ролик, заезжающий в нижний улавливатель. Для хорошей фиксации створок устанавливается дополнительный верхний улавливатель.

Полные габариты приспособления составляют около 150 процентов ширины проема. К примеру, если проем имеет ширину 4 метра, то ширина ворот будет составлять не менее 6 метров. А также стоит предусмотреть место для отката шириной не меньше 6,5 метра. Большие размеры являются основным недостатком таких ворот. Поэтому, когда нет необходимого пространства, нужно рассматривать иные системы.

Перед сборкой приспособления нужно определиться с его габаритами и сделать качественный чертеж. Основными элементами ворот консольного типа являются обрешетка и массивная рама. Чтобы изготовить раму и обрешетку, нужно приобрести металлическую профильную трубу различных размеров.

Закладка фундамента

Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:

глубина – 1 м (на глубину промерзания грунта)
ширина – 30-40 см
длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).

Откатные ворота с оригинальными опорами

Гармоничное сочетание стилей модульного дома и его откатных ворот

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )

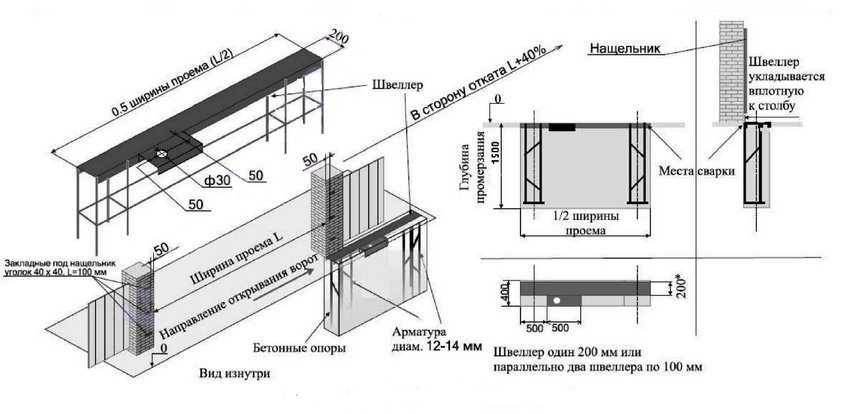

Рис. 9. Схема изготовления металлической части фундамента

Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.

Рис. 10. Схема бетонирования для установки откатных ворот

Монтаж автоматики

Если запланирован автоматический тип открывания ворот, то на этапе подготовки к их установке нужно провести монтаж электропроводки. Автоматику для откатных ворот можно выбрать в специализированных магазинах. На швеллер устанавливают профильную трубу и прикрепляют на специальную пластину (есть в комплекте), к которой будет монтироваться электропривод. Далее болтами на нее крепится электродвигатель. Рейки к планке привариваются идеально точно, после чего следует регулировка привода. Далее проводится настройка оборудования согласно инструкции.

Если все работает слаженно и правильно – раздвижные ворота открываются и закрываются плавно и без посторонних звуков, значит они готовы к эксплуатации.

Процесс самостоятельной установки откатных видов ворот нельзя назвать простым. Он требует времени, внимательности и навыков сварки, работы с уровнем и другим инструментарием. Но, при желании, можно их установить на своем участке. Главное — грамотный подход к процессу и наличие времени.

Особенности подвесных откатных конструкций

Первым элементом, который необходимо установить, является направляющая. Она должна быть из качественного металла, чтобы удерживать на весу створку.

Основные особенности, которые содержат подвесные откатные ворота:

Подвесная конструкция способна сэкономить место перед въездом, что может быть достаточно актуально при небольшой ширине проезда.
Нет необходимости постоянно расчищать въезд от снега.
Подобная конструкция устойчива к ветру.
Для того чтобы установить ворота, необходимо наличие свободного места вдоль их линии открытия.
Верхняя белка, к которой необходимо крепить направляющую, ограничивает ворота по высоте.
Зимой понадобится регулярно чистить направляющую от снега.

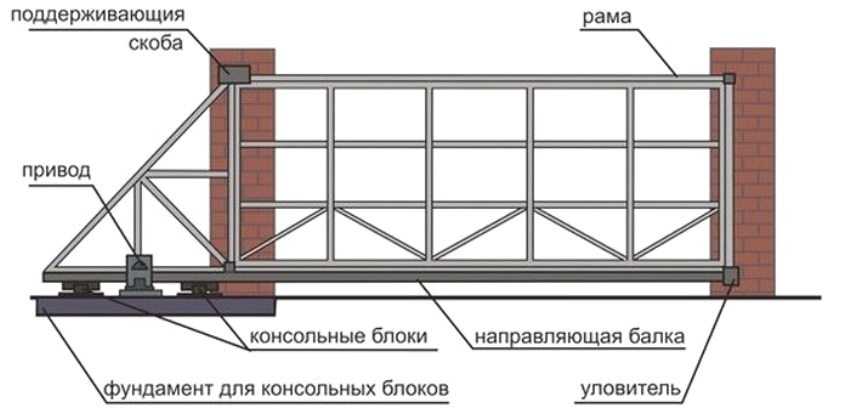

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

опора или тележка – на две опоры устанавливается консольная часть;
направляющая балка – принимает на себя нагрузку веса ворот;
нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
верхний ловитель – снижает уровень парусности конструкции;
съемный ролик – является опорой для края ворот в то время, когда они закрыты;
верхний фиксатор или кронштейн – не дает створке уходить вбок;
подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

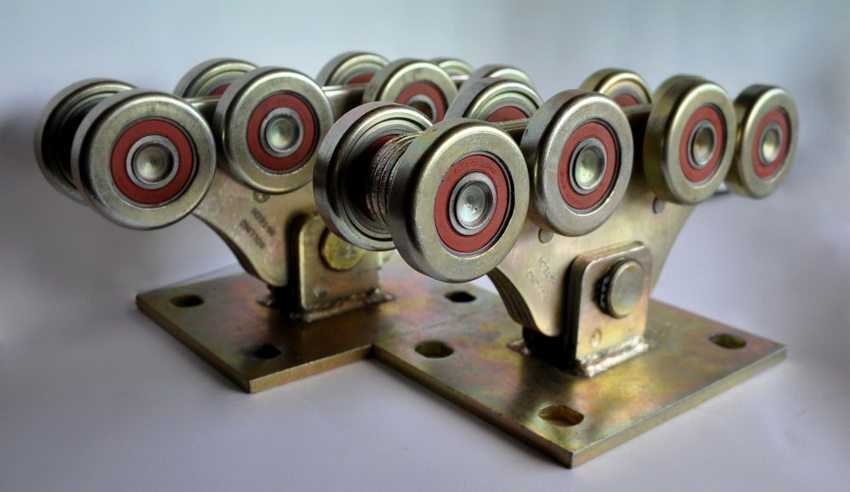

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель	Вес створки, кг	Ширина проема, м	Длина балки, м
Ролтэк МИКРО	до 350	до 3	4.5
Alutech	до 450	до 4	6
Ролтэк ЭКО	до 500	до 4	6

Установка своими руками

Если вы решили самостоятельно установить откатные ворота, то вам понадобятся следующие инструменты:

Лопата;
Сварочный аппарат;
Лом;
Рулетка;

Уровень;
Молоток;
Дрель (запаситесь сверлами по металлу);
Болгарка.

Полотно раздвижных ворот нужно устанавливать вдоль забора. Заранее позаботьтесь о свободном пространстве для откатки створки. Для этого рекомендуется приготовить подробный чертеж будущей конструкции. Купите все необходимые материалы в специализированных магазинах и приступайте к монтажным работам.

Для начала изготовьте и установите столбы. Можно использовать простые бетонные варианты, прочную металлическую трубу или деревянные бруски. Специалисты рекомендуют бетонировать данные детали, чтобы они были более устойчивыми и надежными.

Теперь можно переходить к укладке фундамента. Его следует разместить вдоль забора и качественно забетонировать. Для этого необходимо подготовить траншею с глубиной около 1 м и шириной не меньше 0,5 м.

Далее следует заняться изготовлением металлической части откатных ворот. Для этого пригодится металлический швеллер (его ширина должна составлять 14-15 см, а длина должна равняться длине фундамента). После этого к швеллеру нужно приварить небольшие ножки из металла диаметром 13 мм. Затем металлическую часть необходимо уложить в выкопанную траншею (ножками вниз) и забетонировать.

Теперь нужно подождать неделю до того момента, пока бетон полностью не высохнет. Это время не стоит терять зря – лучше заняться изготовлением откатных ворот.

Еще одним важным этапом является сварка и покраска щита. Сначала при помощи болгарки необходимо удалить с металлических оснований следы коррозии (если таковые имеются), а также заметные масляные следы. После этого материал нужно обезжирить (для этого подойдет бензин). Далее следует нанести специальную грунтовку с антикоррозийными свойствами и оставить конструкцию до полного высыхания.

После нанесения и высыхания грунтовки можно переходить к процессу варки рамы. Для этого пригодится рельс с длиной в 6 м. Его нужно положить так, чтобы разрез смотрел вниз. Затем к нему следует приварить профильную трубу. Ее размер должен составлять 60х30х2 мм. Далее на эту трубу устанавливаются вертикальные стойки и так же привариваются. Эти детали должны иметь аналогичный размер.

Не забудьте о последнем, но не менее важном штрихе – варите внутреннюю трубу с размером 40х20х2. В завершении необходимо обработать и зашлифовать получившиеся швы, чтобы конструкция выглядела аккуратно, а потом нанести на готовое полотно еще один слой грунтовки

Щит можно красить при помощи обычной кисти, но лучше пользоваться специальным краскопультом. Тогда весь процесс займет меньше времени, а результат вас обязательно порадует. После того, как краска полностью высохнет, следует обшить основу деревом, пластиковым листом или профнастилом.

Теперь можно переходить к установке механизма ворот. Роликовую систему нужно установить на швеллер. Закрепление этой детали происходит с помощью боковой части. Затем роликовую систему укладывают на специальные тележки. После этого полотно следует установить вдоль забора и приварить. Что касается улавливателей и подвижных роликов, то их следует закрепить на несущих столбах. Для фиксации этих деталей можно использовать сварку, дюбели или хомуты.

Управление воротами может происходить с помощью автоматической системы. Ее вполне можно собрать своими руками. Более того, такая работа позволит сэкономить деньги, поскольку собственноручный сбор автоматики обойдется намного дешевле, чем покупка готовой системы. Но не думайте, что изготовить свою автоматику будет просто. Для этого понадобится немало усилий и свободного времени.

Какие нужны материалы

Ворота можно сварить из стальных профильных труб, соединив сечения с разными размерами. Но сейчас производят специальные Т-профили для откатных ворот, которые использовать гораздо удобнее — не нужно сваривать 2 трубы по периметру каркаса и заполнять щели герметиком. Это существенно экономит время и материалы, а поскольку самого шва нет, одновременно улучшается стойкость конструкции к коррозии.

Для изготовления откатных ворот понадобятся:

Т-профиль для внешнего каркаса полотна (можно заменить на трубу 60х40 и приварить к ней трубу 20х30);
профильная труба 20х30 для стоек и раскосов;
труба 60х40 мм для консольной части — хвостовика;
набор фурнитуры.

Весь металл зачистить, загрунтовать труднодоступные места антикоррозийной быстросохнущей грунтовкой. В хорошую погоду можно обработать все профили сразу.

Процесс изготовления каркаса для ворот своими руками

Для изготовления каркаса ворот понадобится прямоугольная профильная труба 30х50 и листовая сталь толщиной 2,5-3 мм, для накладок.

Трубы укладываются на ровной поверхности согласно форме будущих ворот, стыкуя углы, закрепляются точечной сваркой

При этом важно измерить диагонали. В случае, если они будут неровными, ворота может перекосить

Рама ворот выравнивается с помощью легкого постукивания молотка в случае, если в этом есть необходимость.

Швы провариваются так, чтобы влага не смогла попасть внутрь рамы. Далее понадобится измерить внутренние размеры, после чего вырезать внутренний каркас из трубы 20х20 мм. Собирать его нужно аналогично внешнему. Приваривать его нужно к внешнему каркасу изнутри, выравнивая при этом по одному краю. Далее нужно зачистить от окалины, ржавчины и покрыть грунтовкой. После того как она высохнет, понадобится покрыть краской по металлу.

Для ворот, которые изготавливаются из сэндвич-панелей, есть смысл использовать Ω-образный каркас. В его паз вставляется панель. Данный профиль можно применить и для конструкции из профнастила, однако в таком случае нужно будет дополнительно укреплять каркас металлическим уголком.
